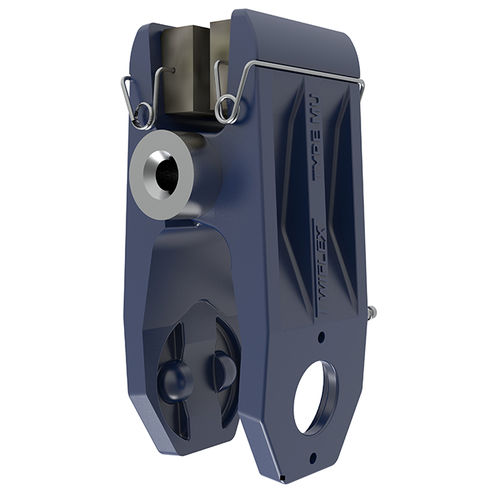

Тормозные суппорты и подруливающие устройства Twiflex MR Серия суппортов дисковых тормозов Twiflex MR подходит для использования с дисками толщиной 12,7 мм или 25,4 мм. Минимальный диаметр диска 250 мм. Минимальный диаметр диска для MR2 составляет 460 мм. Обычно на один диск используются один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормоза могут быть расположены под любым углом по периферии диска, но в идеале их следует устанавливать горизонтально (т.е. в положении на 3 часа или 9 часов). Если угол установки суппорта превышает 10° от горизонтали или при использовании вертикального вала, он должен быть оснащен уравнительным звеном. Компания Howdon предлагает широкий выбор тормозных дисков (см. «Диск и ступица в сборе»). Для пневматического управления используйте сухой, фильтрованный и несмазанный сжатый воздух. Для пневматических тормозов требуется регулирующий клапан, управляемый вручную, с помощью пневматического или электрического сигнала. Характеристики, представленные на графиках, рассчитаны для полностью приработанных и кондиционных тормозных колодок с номинальным коэффициентом трения μ = 0,4. Дисковые тормоза Howdon необходимо использовать с безасбестовыми тормозными колодками Twiflex. Эффективный радиус диска = фактический радиус (м) – 0,03 м.
Технические характеристики
ХарактеристикиТипдисковыйРаботапневматическийТормозное усилие
Мин.: 0,74 кН
Макс.: 10,8 кН
