Семейство продуктов Описание
- Разрешение 5 угловых минут
- Экономичный дизайн
- ¼,-20 Отверстие для монтажа на опоры оптического стола

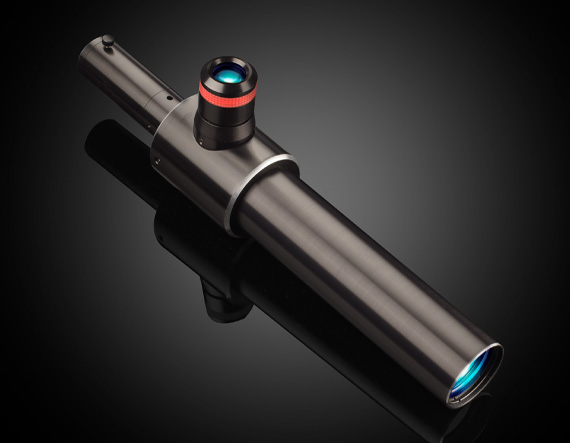

Автоколлиматор Edmund Optics состоит из ахроматического объектива, источника света, сетки, светоделителя и окуляра с сеткой, откалиброванной с небольшими угловыми приращениями. Рисунок сетки, перекрестие, проецируется на отражающую поверхность. Возвращающийся отраженный луч направляется через светоделитель в калиброванный окуляр. Отклонение угла от перпендикулярности отражающей поверхности точно измеряется в окуляре. Прибор имеет множество применений, таких как измерение очень малых углов, а также калибровка и юстировка различных оптических инструментов и компонентов. Другие области применения включают измерение небольших отклонений и вибраций.
Автоколлиматор имеет леточное отверстие ¼,-20 для установки на стойки оптического стенда и оборудование для позиционирования. Его также можно установить в V-образный блок или кольцевые крепления (наружный диаметр трубы 1,85 фута). Трубчатая лампа в сборе представляет собой автономный блок, состоящий из точной сетки и лампы на конце линзы с длительным сроком службы. Компактная трубчатая конфигурация обеспечивает универсальность использования в качестве источника света для оптического прибора или в качестве аксессуара для оптических испытаний. В качестве тестового аксессуара его можно легко установить в V-образное или кольцевое крепление, используемое в сочетании с оптическим стендом или столом.
Технические характеристики
Note: #222 Lens End Lamp
Regulatory Compliance RoHS: Not Compliant Certificate of Conformance: View
