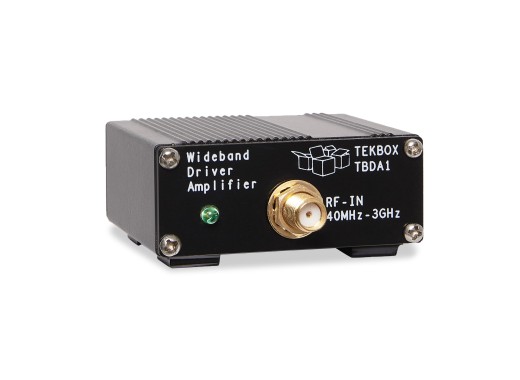

Широкополосный усилитель-драйвер Tekbox TBDA1 доступен с коэффициентом усиления 14 дБ и 28 дБ и имеет диапазон частот от 40 МГц до 3 ГГц. По сравнению с TBWA2, эти усилители имеют большую выходную мощность, что делает их пригодными для усиления радиочастотных сигналов малой мощности при предварительных испытаниях на соответствие требованиям ЭМС, а также для управления каскадами усилителей мощности.
Технические характеристики Модель TBDA1/14дБ TBDA1/28дБ Цена 185 185,00 € Вкл. НДС 228 228,00 € Не вкл. НДС Максимальная входная мощность +20 дБм +6 дБм Усиление 12 дБ при 25 МГц
13,8 дБ при 50 МГц
14,2 дБ при 100 МГц
14,2 дБ при 500 МГц
14,3 дБ при 1 ГГц
> 14,3 дБ при 1,5 ГГц
13,7 дБ при 2 ГГц
14,8 дБ при 2,5 ГГц
14,6 дБ при 3 ГГц 26 дБ при 25 МГц
28,4 дБ при 50 МГц
28,6 дБ при 100 МГц
28,6 дБ при 500 МГц
28,8 дБ при 1 ГГц
28,3 дБ @ 1,5 ГГц
27,2 дБ @ 2 ГГц
28,5 дБ @ 2,5 ГГц
28,9 дБ @ 3 ГГц Точка сжатия выходного сигнала 1 дБ +21,5 дБм @ 40 МГц
+22,5 дБм @ 2 ГГц +21,5 дБм @ 40 МГц
+22,5 дБм @ 2 ГГц Обратная изоляция -20 дБ -40 дБ Коэффициент шума 3…4 дБ 3,1…4,1 дБ Номинальное напряжение питания 4,5 – 5В, тип. 110 мА, разъем Mini-USB-B 4,5–5 В, тип. 210 мА, разъем Mini-USB-B Максимальное напряжение питания 5,5 В 5,5 В Возможности подключения SMA-гнездо
N-папа (с использованием прилагаемого адаптера) SMA-гнездо
N-папа (с использованием прилагаемого адаптера) Импеданс Вход 50 Ом, выход 50 Ом Вход 50 Ом, выход 50 Ом Аксессуары
В комплект поставки Tekbox TBDA1 входят:
- 1 кабель SMA-папа-SMA-папа (25 см) )
- 1 кабель SMA-папа на N-папа (75 см)
- 1x коаксиальный адаптер SMA-гнездо на N-папа
- График измерений
- USB-кабель
>
