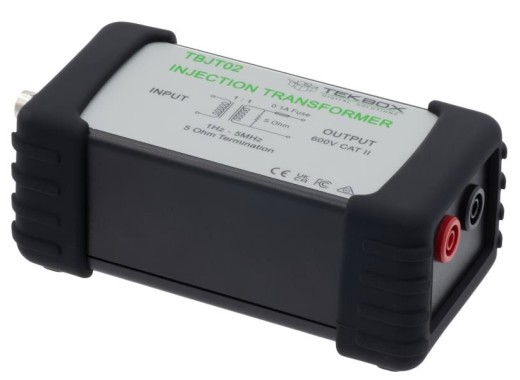

Tekbox TBJT02 — это широкополосный инжекционный трансформатор для построения диаграмм Боде для измерения стабильности источников питания и преобразователей. Трансформатор подает тестовый сигнал в контур управления для измерения воздействия на систему. Он обеспечивает гальваническую развязку между источником сигнала и контуром управления. Сам инжекционный трансформатор имеет внутреннюю оконечную нагрузку резистора 5 Ом и защищен предохранителем на 100 мА. Этот трансформатор имеет полезный диапазон частот от 1 Гц до 7 МГц. Вход трансформатора подключается с помощью гнездового разъема 50 BNC, а выход — с помощью безопасных штекеров типа «банан» диаметром 4 мм.
Обзор модели
Мы предлагаем два широкополосных инжекционных трансформатора от Tekbox, которые отличаются диапазоном частот, вносимыми потерями и емкостью. МодельTBJT01 TBJT02 Используемый диапазон частот 10 Гц – 45 МГц 1 Гц – 7 МГц Диапазон частот 3 дБ 15 Гц – 9 МГц тип. 2 Гц – 3 МГц тип. Вносимые потери (S21) 15,5 дБ тип. 16 дБ тип. Емкость (при 1 кГц) 90 пФ 310 пФ Цена 429,75 429,75 € Вкл. НДС 429,75 €429,75 Искл. Характеристики НДС Согласующий резистор5 Предохранитель100 мА постоянный ток насыщения12 мА Макс. номинальное напряжение 600 В CAT II. Возможности подключения: 50 гнездовых разъемов BNC (вход)
Безопасные штекеры типа «банан» 4 мм Размеры 70 x 60 x 140 мм Вес 300 г
