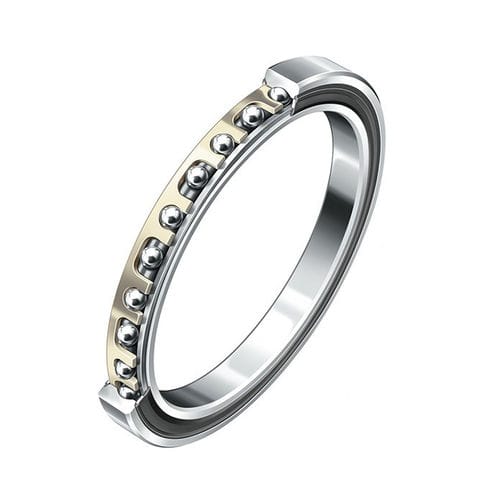

Подшипники тонкого сечения представляют собой высокоточные изделия с очень низким уровнем шума при работе и высокой несущей способностью. Эти подшипники доступны в трех различных исполнениях с очень маленьким, преимущественно квадратным поперечным сечением. В каждой серии поперечное сечение остается постоянным даже при больших диаметрах вала и корпуса. Поэтому подшипники также называют подшипниками постоянного сечения (CS). Эта особенность отличает подшипники тонкого сечения от обычных подшипников, описанных в стандартизированной серии ISO. Таким образом, можно постепенно выбрать большее поперечное сечение и, таким образом, использовать подшипник с высокой несущей способностью без необходимости увеличения диаметра вала. Подшипники тонкого сечения можно использовать для достижения чрезвычайно легких и компактных конструкций. Подшипники тонкого сечения доступны в виде радиальных шарикоподшипников, четырехточечных контактных шарикоподшипников и радиально-упорных шарикоподшипников. Каждая из этих моделей доступна в различных сериях. Серии соответствуют размерам сечения. Шары подобраны по сериям.
Технические характеристики
ХарактеристикиЭлемент каченияшарКонфигурацияглубокая пазовый, тонкопрофильный, угловой, четырехточечный контактМатериалстальДругие характеристикивысокоточный, маленькийВнутренний диаметр
Мин.: 25,4 мм (1 дюйм)
Макс.: 635 мм (25 дюймов)
Наружный диаметр
Мин.: 34,9 мм (1,37 дюйма)
Макс. : 685,8 мм (27 дюймов)
Ширина
Мин.: 4,7 мм (0,185 дюйма)
Макс.: 25,4 мм (1 дюйм)
