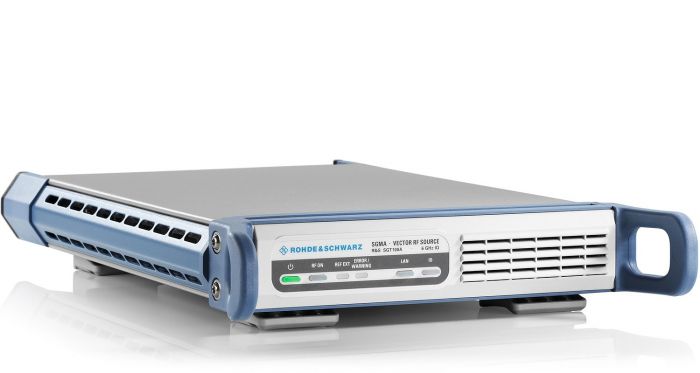

SGT100A ВЧ-генератор Rohde & Schwarz

Характеристики:

• Диапазон частот: от 1 МГц до 3 ГГц
• С опцией SGT-KB106: от 1 МГц до 6 ГГц
• Время установки с помощью пульта дистанционного управления PCIe/Ethernet &lt, 500 мкс
• Входная частота для внешнего опорного сигнала в R&S® SGT100A 10 МГц, 13 МГц, 100 МГц, 1000 МГц
• Самый быстрый векторный генератор сигналов с временем переключения частоты и уровня тип. 240 мкс для оптимизации пропускной способности при производстве.
• Самый компактный автономный векторный генератор сигналов с частотой до 6 ГГц со встроенным генератором модулирующих сигналов (1 HU ½ 19 футов).
• Встроенный генератор модулирующих сигналов с полосой пропускания I/Q-модуляции. до 240 МГц (в РЧ) с поддержкой всех передовых цифровых стандартов, включая IEEE 802.11ac.
• Отличные характеристики РЧ для EVM и ACLR
• Простая генерация сигналов для цифровых стандартов, таких как LTE и LTE-Advanced с использованием программного обеспечения для моделирования R&S®WinIQSIM2™
• Идеальное усовершенствование для R&S®SMW200A в приложениях MIMO с более чем двумя приемными антеннами

R&S®SGT100A векторный генератор радиочастотных сигналов со встроенным генератором основной полосы частот. Он был оптимизирован для использования в производственных и автоматизированных приложениях. Разработанный как быстрое и компактное решение для экономии места, он обеспечивает максимальную скорость для оптимизации пропускной способности и подходит для любой системы тестирования.

R&S®SGT100A явно ориентирован на автоматизированные среды. Его основными характеристиками являются высокая скорость и компактный дизайн. R&S®SGT100A — это первый векторный генератор сигналов высотой 1 HU и ½ 19 футов с частотой до 6 ГГц со встроенным генератором модулирующих сигналов. Цепь радиочастот оптимизирована для быстрого переключения частоты и уровня. В основной полосе режим многосегментного сигнала помогает пользователям быстро переключаться с одного тестового сигнала на другой.

Несмотря на компактный размер, R&S®SGT100A обладает превосходными ВЧ-характеристиками (например, качеством сигнала и точностью уровня), которые наравне с более крупными инструментами высокого класса. Максимальный выходной уровень, повторяемость уровней и превосходная производительность EVM являются ключевыми характеристиками в производственных средах.

Благодаря гибкой концепции настройки параметры можно легко добавлять и настраивать с помощью кодов клавиш, что позволяет клиентам напрямую разблокировать дополнительные функции и легко реагируют на различные производственные требования. Простота обслуживания и трехлетний цикл калибровки помогают свести общую стоимость владения к минимуму.

Оборудованный интерфейсом LAN, USB и PCIe, R&S®SGT100A позволяет дистанционно управлять испытательным оборудованием в автоматизированных приложениях.

Светодиоды на передней панели показывают рабочее состояние генератора, а кнопки позволяют пользователям управлять основными функциями. Программное обеспечение для моделирования R&S®WinIQSIM2™ позволяет легко генерировать тестовые сигналы в соответствии с различными цифровыми стандартами, такими как LTE, IEEE 802.11a или NFC, и напрямую загружать их в R&S®SGT100A. Прилагаемое программное обеспечение для ПК R&S®SGMA-GUI можно использовать для ручного управления.

Технические характеристики
