Описание

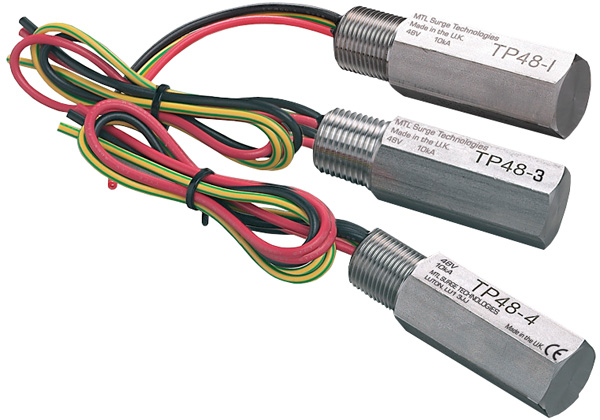

Серия устройств защиты от перенапряжений MTL TP48 обеспечивает уникальный уровень защиты для 2, 3 и 4-проводных преобразователей, монтируемых на местах, который намного превышает уровень дополнительных средств защиты от переходных процессов, предлагаемых производителями датчиков, без использования какой-либо дополнительной проводки. , модификации кабелепровода или другие дорогостоящие дополнения.
Сеть защиты диапазона TP48 состоит из мощной полупроводниковой электроники и газонаполненной разрядной трубки, способной отводить импульсы силой 20 кА. Все устройство заключено в корпус из нержавеющей стали 316 с резьбой для обычных кабельных вводов, используемых в технологических преобразователях. Доступны версии для резьбовых вводов 1/2 дюйма NPT, 20 мм ISO и G1/2 дюйма (BSP 1/2 дюйма).
Установку можно легко выполнить ретроспективно к существующим установкам. TP48 ввинчивается в любой неиспользуемый ввод кабелепровода на корпусе преобразователя, а свободные выводы подключаются к клеммной колодке (+ve, -ve) и внутренней шпильке заземления. 3-проводной TP защищает +ve, -ve и сигнал. 4-проводной TP48 защищает +ve, -ve, сигналы +ve и -ve. TP работают, никоим образом не влияя на нормальную работу: пропуская сигналы постоянного или переменного тока без затухания, безопасно отводя импульсные токи на землю и фиксируя выходное напряжение на определенных уровнях.
Важнейшее заземляющее соединение выполняется к местному корпусу преобразователя без необходимости отдельного заземляющего соединения или заземляющего колышка на преобразователе. В процессе работы TP48 гарантирует, что электроника преобразователя никогда не подвергается разрушительным переходным процессам между линиями или между линиями и корпусом/землей. Любой импульсный ток, проявляющийся как последовательный или синфазный переходный процесс, преобразуется в синфазное напряжение, после чего электроника передатчика временно поднимается до более высокого уровня напряжения, а затем автоматически (и без повреждений) «плавает» вниз, чтобы возобновить нормальную работу. .
Для использования во взрывоопасных зонах доступны разрешения как на искробезопасную, так и на взрывобезопасную (взрывозащищенную) работу (ожидается для 3- и 4-проводного кабеля TP48), для всех газовых групп и температурной классификации оборудования до T4 для 3- и 4-проводной провод TP48 и T6 для TP48. Если передатчики используются в цепях, подходящих для установки категории 2/зоны 2, можно добавить TP без отрицательного влияния на уровень безопасности.
Технические характеристики
Особенности
- Защищает 2, 3 и 4-проводные преобразователи.
- Легкий и прямой монтаж с помощью винтов в запасной кабельный ввод.
- Искробезопасен и пожаробезопасен в соответствии со стандартами CENELEC.
- Параллельное соединение позволяет избежать добавления сопротивления в контур.
- Доступны различные типы резьбы.
- Совместимость с полевой шиной.
- Одобрено ATEX.
- 10-летняя гарантия на изделие.
