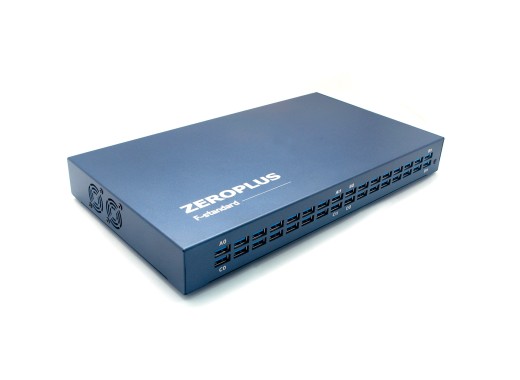

Логические анализаторы серии LAP-F1 — это универсальные логические анализаторы на базе ПК с высокой частотой дискретизации, множеством каналов и огромным количеством пакетов декодирования.
Подробности
Все анализаторы серии LAP-F1 работать в 32-битной и 64-битной версиях Windows. Анализ выполняется в устройстве с высокопроизводительной FPGA Xilinx и эксклюзивными активными датчиками, что повышает точность и стабильность отбора проб. Библиотека протоколов содержит более 110 различных протоколов, которые можно декодировать «из коробки». Кроме того, доступны различные опции, такие как прямая потоковая передача данных и декодирование eMMC. Опция «свертывания каналов» в настоящее время включена по умолчанию, что позволяет объединять память нескольких неактивных каналов для увеличения глубины памяти. Подключение к компьютеру контролируется через соединение USB 3.0.
Пользовательский интерфейс
Интерфейс программного обеспечения LAP-F1 соответствует интерфейсу LAP-C в том смысле, что программное обеспечение позволяет легко отлаживать. Доступ ко всем функциям можно получить из главного меню, но часто используемые параметры также можно разместить на панели «быстрого доступа» для удобства использования. Известные настройки триггера и канала можно найти в левой части экрана. Ниже приведено изображение программного обеспечения.
Модели
Модели серии LAP-F1 различаются в основном по глубине памяти и каналам. Глубина памяти зависит от количества используемых каналов. В таблице ниже показаны различия.
Модель Каналы Глубина памяти на канал Цена LAP-F140512M 40 512 Мбит (40 каналов)
1 Гбит (16 каналов) 4518,18 4518,18 евро без учета. НДС LAP-F16464M 64 64 Мбит (64 канала)
128 Мбит (32 канала)
256 Мбит (16 каналов)
512 Мбит (8 каналов)
1Гбит (4 канала) 4000 4000,00 евро Искл. НДС LAP-F164256M 64 256 Мбит (64 канала)
512 Мбит (32 канала)
1 Гбит (16 каналов) 5527,27 5 527,27 € Не вкл. НДС LAP-F164512M 64 512 Мбит (64 канала)
1 Гбит (32 канала) 6063,64 6 063,64 € Не вкл. Характеристики НДС Полоса пропускания 200 МГц Разрешение по вертикали 12 бит, 2,44 мВ/шаг Входное сопротивление от 190 до 500 кОм (+10%) Входная емкость от 4,3 до 8,2 пФ (+2 пФ) Поддерживаемые ОС Windows 8.1 и 7 32 и 64 бит Возможности подключения USB 3.0 (предпочтительно), USB 2.0 (совместимый) Размеры 322 x 180 x 38 мм Вес 4,1–4,4 кг
Для получения дополнительной информации обратитесь к руководству и техническим характеристикам ниже.
Важные функции программного обеспечения серии LAP-F1
Важная часть возможностей программного обеспечения показана в таблице ниже.
Добавить панели Автосохранение Автоматический запуск Автоматические обновления Соединение DSO Сжатие файлов Экспорт файлов Общее описание программного обеспечения Несколько языков Просмотр в памяти Навигатор Список пакетов Запуск до/после Декодеры протоколов (> 110) Триггеры протокола (HW) Активность сигнала в реальном времени Список состояний и просмотр формы сигнала Статистика Информация трассировки Задержка запуска Триггерные события Вход/выход триггера Маркировка триггера Счетчик проходов триггера Уровень последовательности триггера Напряжение триггера Настройка формы сигнала и пользовательского интерфейса Масштабирование и панорамирование
Дополнительная информация о различных бесплатных пакетах декодирования протоколов можно узнать на веб-сайте Zeroplus.
Аксессуары
Аксессуары, поставляемые с серией LAP-F1, зависят от количества каналов, обзор можно найти ниже.
Каналы4064 Компакт-диск с драйвером, программным обеспечением и руководством11 Датчики eMMC44 Входной датчик eMMC11 Кабель USB 3.0 (тип AA, 32,5 см)2537 Пара сигнального кабеля/заземляющего кабеля4064 Зажимной разъем80128 Кабель USB 3.0 PC-LAP F111 Кабель BNC11 Шнур питания11 Опции
Если вас интересует один из вариантов ниже, свяжитесь с нами по поводу возможностей.
Программное обеспечение Благодаря специальным зондам eMMC и 32 каналам на частоте 2 ГГц eMMC можно полностью декодировать и запускать. Также включена опция длительной записи. eMMC5.0/SD3.0 2561,98 €2561,98 Искл. Информация об НДС Добавить в корзину При долгосрочном приобретении устройство может транслировать прямо на компьютер для выполнения, например, прожига тестов в течение очень длительного времени. Рекорд за долгое время 1 487,6 € 1 487,60 Искл. Информация об НДС В корзину Аксессуары Стандартные зонды 65 65,00 € Искл. Информация об НДС В корзину Зонды низкого напряжения 65 65,00 € Искл. Информация об НДС В корзину Датчики с отрицательной логикой 65 65,00 € Искл. Информация об НДС В корзину Датчики eMMC 79 79,00 € Искл. Информация об НДС Добавить в корзину
