Описание семейства продуктов
- 27 стандартных типов цветного стекла SCHOTT
- Отсечка по длине волны в УФ, видимом или ближнем ИК-диапазоне
- Стандартные круглые и квадратные размеры с 1, 2 , или толщиной 3 мм

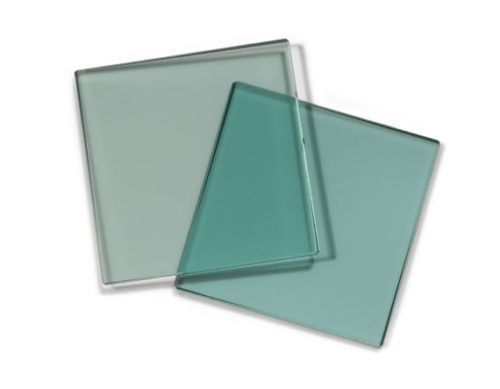

Фильтры SCHOTT Longpass из цветного стекла доступны в 27 стандартных типах цветного стекла SCHOTT, обеспечивающих длины волн отсечки в ультрафиолетовом (УФ), видимом или ближнем инфракрасном диапазоне. (БИК) спектры. Подложки из цветного стекла обладают высоким спектральным коэффициентом пропускания в своих диапазонах длин волн. Эти фильтры имеют стандартные круглые и квадратные размеры для легкой интеграции в оптические системы и имеют толщину 1, 2 или 3 мм. Нестандартные размеры от 5 до 160 мм доступны по запросу. Для получения дополнительной информации посетите нашу веб-страницу возможностей производства цветных стеклянных фильтров.
Примечание. Из-за проблем с цепочкой поставок наши комплекты могут поставляться с альтернативным упаковочным решением в место деревянного ящика. По любым вопросам обращайтесь по адресу kits@edmundoptics.com.
Программное обеспечение для моделирования фильтров
Нажмите здесь, чтобы загрузить программу расчета фильтров из цветного стекла SCHOTT, которую можно использовать для расчета внутреннего и внешнего пропускания каждого типа стекла SCHOTT. Программа может имитировать работу отдельных фильтров с заданной пользователем толщиной или сложенных фильтров с различными типами и толщиной стекла.
Доступны немедленные пользовательские предложения
Если вам нужны круглые, квадратные или прямоугольные фильтры любого размера фильтр SCHOTT из цветного стекла Longpass размером от 5 мм до 50 мм, пожалуйста, посетите наш инструмент для цветного стекла фильтра. Хорошо предоставьте немедленное предложение и можете доставить деталь нужного вам размера примерно через 2 недели. Приведен полный список стандартных производственных допусков и ограничений. Чтобы полностью настроить фильтры в соответствии с вашими требованиями, посетите нашу страницу «Индивидуальные возможности оптического фильтрующего стекла».
Технические характеристики
Diameter (mm): 12.50 Cut-On Wavelength (nm): 395.00 ±6 Density (g/cm3): 2.55 Glass/Filter Number: SCHOTT GG395 Coating: Uncoated Color: Clear Passband Limit 1 &lambda,p1 (nm): 480 Passband Limit 2 &lambda,p2 (nm): 700 Index of Refraction nd: 1.52 Spectral Transmittance tip (%): 92 Stopband Limit &lambda,s(nm): 340 Surface Quality: 60-40 Transformation Temperature (C): 538 Thickness (mm): 1.00 ±0.1 Type: Longpass Filter Wavelength: UV Dimensional Tolerance (mm): ±0.2 Reflection Factor Pd: 0.92 Bevel: Protective as needed
Regulatory Compliance Certificate of Conformance: View
