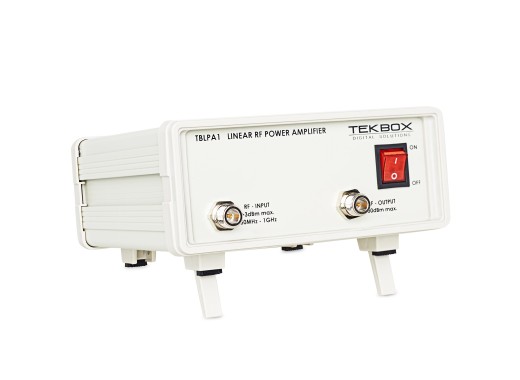

Линейный широкополосный усилитель мощности TBLPA1 от Tekbox — это ВЧ-усилитель общего назначения для испытательных и измерительных приложений. Он имеет выходную мощность до 1 Вт и может использоваться в диапазоне частот от 50 МГц до 1 ГГц.
ВНИМАНИЕ:
Никогда не подключайте выход TBLPA1 напрямую ко входу анализатора спектра. Проверьте максимальные входные параметры анализатора спектра и защитите его соответствующим аттенюатором. Не рекомендуется использовать разомкнутую или закороченную нагрузку, поскольку это потенциально может привести к повреждению.
Технические характеристики Макс. входная мощность+5 дБм Диапазон частот 50 МГц – 1 ГГц (3 МГц – 1,3 ГГц с пониженной выходной мощностью) Точка сжатия выходного сигнала 1 дБ10 МГц – +29,5 дБм тип.
100 МГц — +30,9 дБм тип.
500 МГц — +31,3 дБм тип.
1 ГГц – +28,7 тип. Гармоники2-я гармоника, 50 МГц, Pout=30 дБм:
2-я гармоника, 200 МГц, Pout=30 дБм:
3-я гармоника, 50 МГц , Pout=30дБм:
3-я гармоника, 200 МГц, Pout=30дБм: Показатель шума2,5 дБ тип. Диапазон усиления16–43 дБ (усиление на частоту см. в руководстве)
