WSUB1G+SLIM — это модель с полосой пропускания 50 кГц–960 МГц, оснащенная двухдиапазонными антеннами 144–430 МГц и УВЧ 400–900 МГц. Это делает измеритель подходящим для использования на таких частотах, как рации, 433 МГц и сети мобильной связи. Этот измеритель имеет такие функции, как пиковый максимум/удержание, нормальный режим/перезапись и режим усреднения. Кроме того, благодаря внутреннему усилителю и аттенюатору LNA можно вручную выбирать усиление и ослабление LNA.
Эти портативные анализаторы спектра RF Explorer недороги, но при этом имеют удивительный список характеристик. При проектировании, установке и устранении неисправностей беспроводных систем часто бывает довольно сложно спрогнозировать распространение радиоволн. Эти недорогие устройства анализа позволяют определять свойства различных частот. Для более подробного обзора возможностей было снято ознакомительное видео. Это видео можно найти внизу этой страницы.
Эти анализаторы из цельного алюминия оснащены большой батареей емкостью 1800 мА/ч, поэтому их можно использовать более 20 часов без подзарядки. С помощью прилагаемого программного обеспечения они могут отображать данные на ПК с высокой детализацией и с различными функциями, такими как отображение «3D-водопада», CSV и экспорт изображений. Кроме того, счетчик можно подключить к телефону через кабель OTG и измерить его с помощью приложения для Android. Это приложение можно загрузить и попробовать бесплатно, но для работы со счетчиком требуется дополнительная лицензия. При желании на этом сайте можно найти несколько пакетов программного обеспечения сторонних производителей. Пользователи получают пожизненные обновления прошивки бесплатно.
С помощью внутреннего разъема для обновления к анализатору на более позднем этапе можно добавить различные расширения.
Недостаток этих мобильных анализаторов спектра по сравнению с их настольные альтернативы можно найти в двух важных различиях. Минимальный уровень шума и пропускная способность намного лучше, чем у настольных моделей, которые также можно найти в этой категории. Более того, эти устройства являются очень хорошей альтернативой по цене и размеру.
Технические характеристики Полоса пропускания 0,05–960 МГц Диапазон частот 0,1–960 МГц Разрешение по частоте 1,0 кГц Средний уровень шума -125 дБм Разрешение по амплитуде 0,5 дБм Полоса пропускания 2,6–600 кГц RF Импеданс 50 Ом Точность частоты/амплитуды ±,10 ppm / ±, 2 дБм Динамический диапазон -125–10 дБм Дисплей 128 x 64 пикселей Возможность подключения USB 2.0 Вес 185 грамм Размеры 113 x 70 x 25 мм
Для получения дополнительной информации см. в руководстве ниже.

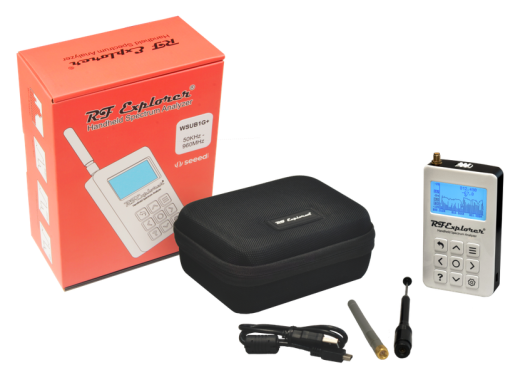

Аксессуары
Анализаторы спектра поставляются с:
- Двухдиапазонной телескопической антенной 144/430 МГц
- UHF 400–900 Антенна МГц
- Кабель Mini-USB
- Чехол EVA
