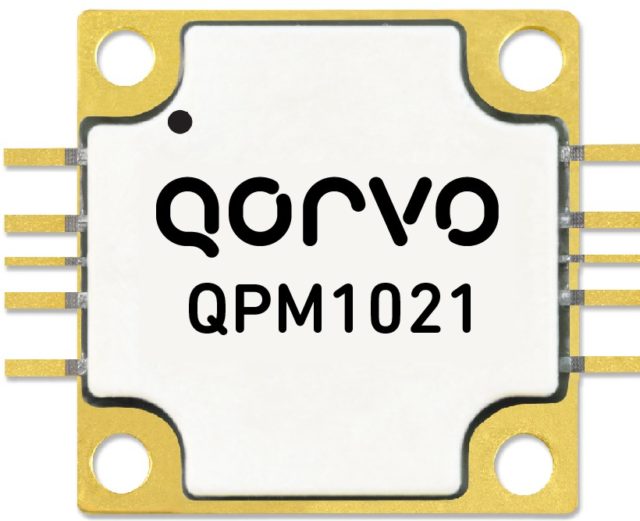

Qorvos QPM1021 — это компактный усилитель высокой мощности, изготовленный по технологии Qorvos из 0,15 мкм GaN на SiC. QPM1021 работает на частоте 10–12 ГГц и обеспечивает насыщенную выходную мощность 100 Вт (50 дБм) с усилением сигнала 20 дБ и эффективностью добавленной мощности более 32 %.
QPM1021 выполнен в 10-выводном корпусе. Корпус размером 19,05 x 19,05 мм с болтовым креплением и основанием из чистой меди для превосходного управления температурой. Оба РЧ-порта имеют внутреннюю блокировку постоянного тока и согласованы на 50 Ом, что обеспечивает простую системную интеграцию.
QPM1021 идеально подходит как для коммерческих, так и для военных радиолокационных систем, систем спутниковой связи и каналов передачи данных.
Не содержит свинца и соответствует требованиям RoHS.
Технические характеристики
| Номер детали: QPM1021 |
| Производитель: Qorvo |
| Статус экспорта: |
| Тип: RF Силовой модуль / Паллет |
| Мин. частота: 10 ГГц |
| Макс. частота: 12 ГГц |
| P1dB: 50 дБм |
| Усиление: 20 дБ |
| Напряжение питания Vd Мин.: 28 В |
| Ток покоя Id: 2000 мА |
| КПД добавленной мощности: 32 % |
| Процесс: GaN |
