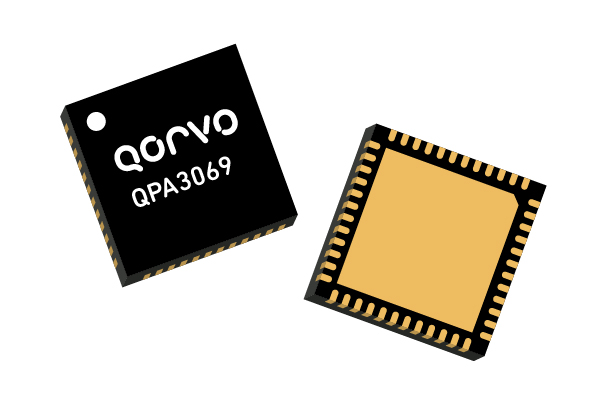

Qorvos QPA3069 — это компактный мощный усилитель S-диапазона, изготовленный на основе GaN 0,25 мкм производства Qorvos на основе SiC (QGaN25). Охватывая диапазон 2,7–3,5 ГГц, QPA3069 обеспечивает насыщенную выходную мощность 50 дБм и усиление сильного сигнала 25 дБ, обеспечивая при этом эффективность добавленной мощности 53%.
QPA3069 выполнен в корпусе размером 7 x 7 мм 48. -штифтовая пластиковая формованная упаковка. Он может поддерживать различные условия эксплуатации, чтобы наилучшим образом соответствовать системным требованиям. Обладая хорошими тепловыми свойствами, он может поддерживать широкий диапазон напряжений смещения.
Микросхема QPA3069 имеет блокирующие конденсаторы постоянного тока на обоих ВЧ-портах, сопротивление которых соответствует 50 Ом. QPA3069 идеально подходит для военных радиолокационных систем.
Не содержит свинца и соответствует требованиям RoHS.
Технические характеристики
| Номер детали: QPA3069 |
| Производитель: Qorvo |
| Статус экспорта: |
| Тип: Усилители |
| Мин. частота: 2,7 ГГц |
| Макс. частота: 3,5 ГГц |
| Psat: 50 дБм |
| Усиление: 25 дБ |
| Напряжение питания Vd Min: 30 В |
| Ток покоя Id: 300 мА |
| КПД добавленной мощности: 53 % |
| Входные потери возврата: 13 дБ |
| Выходные потери возврата: 7 дБ |
| Процесс: GaN |
