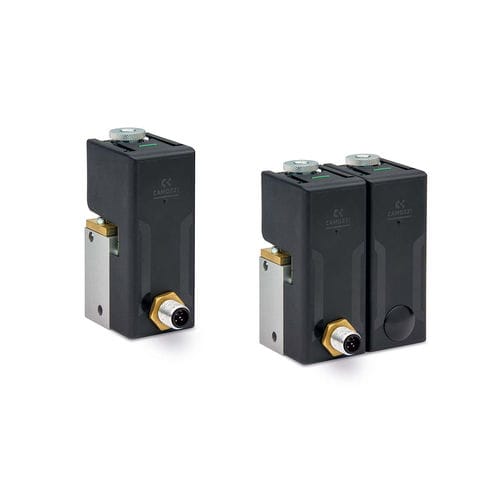

Пропорциональный контроллер с открытой рамой обеспечивает управление потоком, давлением и положением с обратной связью. Он предназначен для приложений Индустрии 4.0. Система состоит из двух базовых модулей: HEAD и EXPANSION, которые можно комбинировать индивидуально в соответствии с потребностями приложения. БАЗОВЫЕ ФУНКЦИИ Контроль расхода с помощью датчиков давления и калиброванных диафрагм. Используемый отдельно модуль головки позволяет создать двухходовой клапан регулирования расхода в конфигурации с замкнутым контуром. Использование комбинации «головка-расширитель» позволяет создать трехходовой регулирующий клапан с такими же характеристиками. Регулирование давления с помощью датчика давления. Используемый отдельно модуль Head позволяет создать двустороннее регулирование давления с обратной связью. Использование комбинации головки и расширения позволяет осуществлять трехходовое регулирование давления с обратной связью. Управление положением с обратной связью для пневматических цилиндров с системой обратной связи по положению. Использование комбинации головки и расширения позволяет осуществлять управление положением с обратной связью.
Технические характеристики
ХарактеристикиТехнологияпропорциональнаяЖидкостьдля газа , для сжатого воздуха, для кислородаДругие характеристикикомпактный, модульныйРасход
Мин.: 0 л/мин (0 галлонов США/мин)
Макс.: 90 л/мин (24 галлонов США/мин)
Давление
Мин.: 0 бар (0 фунтов на квадратный дюйм)
Макс.: 10 бар (145 фунтов на квадратный дюйм)
Номинальный диаметр
0,13 дюйма
