Характеристики:
- 4 ГГц
- Односторонний зонд TekVPI® Power-Rail
Аксессуары:
- Включает один комплект принадлежностей TPR4KIT
Применение:
- Измерение наборов микросхем для подачи напряжения на шину питания и контроля на автомобильном, промышленном и потребительском рынках.
- Проверка цифрового управления питанием, памятью и подключением Ethernet
- Проверка источников шума на высокочастотных шинах питания
Технические характеристики:
- Совместимость с осциллографами MSO серии 6, MSO серии 5, MSO/DPO3000, MDO/DPO4000, MSO/DPO5000, DPO7000 и DPO70000
- Полоса пропускания: 4 ГГц
Режим связи по постоянному току — от 0 до 4 ГГц
Режим подавления постоянного тока — от 10 кГц до 4 ГГц
- Динамический диапазон — до 60 В постоянного тока, 1 Вp- pAC
- Затухание — 1,25x
Точность измерения — линейность постоянного тока: <0,1%, дрейф смещения постоянного тока: ±100 мкВ, долговременные аберрации ступенчатой характеристики: ± 1%
Шум — шум <300 мкВпик-пик на осциллографах серии 6 (предел полосы пропускания 20 МГц), шум <1 мВпик-пик на осциллографах серии 6 (полная полоса пропускания)
Входное сопротивление: от 50 кОм до 10 кГц, от 50 Ом до 100 кГц
Температурный диапазон на конце: от –40 до +85 °C (стандартные аксессуары), от –40 до +155 °C ( высокотемпературный кабель)
Смещение: диапазон смещения ±60 В, погрешность настройки смещения: макс. ±2 мВ, тип. ±0,4 мкВ

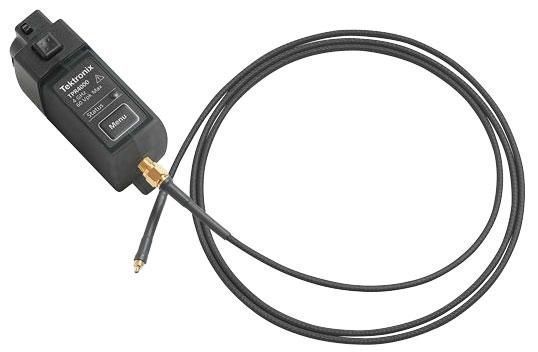

Пробник активной шины питания TPR4000 обеспечивает низкий уровень шума , решение с большим диапазоном смещения для измерения пульсаций на шинах питания постоянного тока в диапазоне от –60 до +60 В постоянного тока. Пробник для шины питания Tektronix TPR4000 предлагает лучший в отрасли низкий уровень шума и большой диапазон смещения, необходимый для измерения пульсаций переменного тока в диапазоне от 200 мкВпик-пик до 800 мВпик-пик на частоте до 4 ГГц.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | New |
