Sensepeeek (4014) SP200 представляет собой осциллографический пробник с частотой 200 МГц. Этот пробник представляет собой революционный способ тестирования и измерения печатных плат без помощи рук. Больше не нужно возиться, пытаясь найти оптимальное место для размещения зонда магнитным дном. Этот пробник не только экономит время при тестировании и ремонте, но благодаря минималистичному дизайну и подпружиненной тестовой игле он может измерять сигналы на компонентах с мелким шагом и в других местах, которые труднодоступны для обычных пробников. К сожалению, эти пробники имеют только один коэффициент затухания 10:1.
Для аналогичного пробника осциллографа с меньшей полосой пропускания вы можете посмотреть Sensepeek SP100. Дополнительные наконечники датчиков можно приобрести у Sensepeek 4009. А дополнительные аксессуары для кабелей датчиков можно приобрести у Sensepeek 4010.
Технические характеристики
Характеристики датчиков SP200 перечислены в таблице ниже.
Полоса пропускания 200 МГц Время нарастания 1,75 нс Затухание 10:1 Входное сопротивление 10 MΩ Входная емкость 14–18 пФ Макс. входное напряжение+60 В (постоянный ток) / 30 В (переменный ток, среднеквадратичное значение) Длина кабеля 80 см Диаметр наконечника пробника 0,5 мм Аксессуары

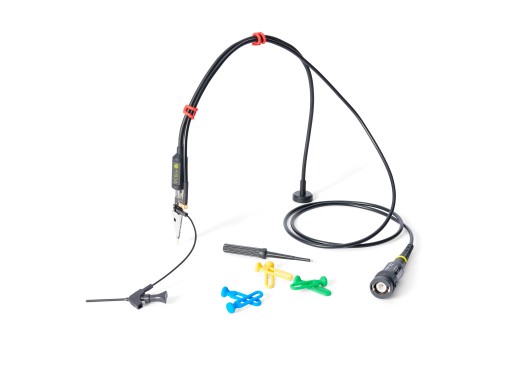

В комплект поставки Sensepeek 4014 входят:
- 1 x SP200 — осциллограф с громкой связью 200 МГц зонд
- 1 тестовый крюк со съемным кабелем для заземления
- 2 кабеля заземления (5 см и 10 см)
- 1 комплект кабелей с цветовой маркировкой держатели (4 цвета)
- 1 дополнительная тестовая игла
