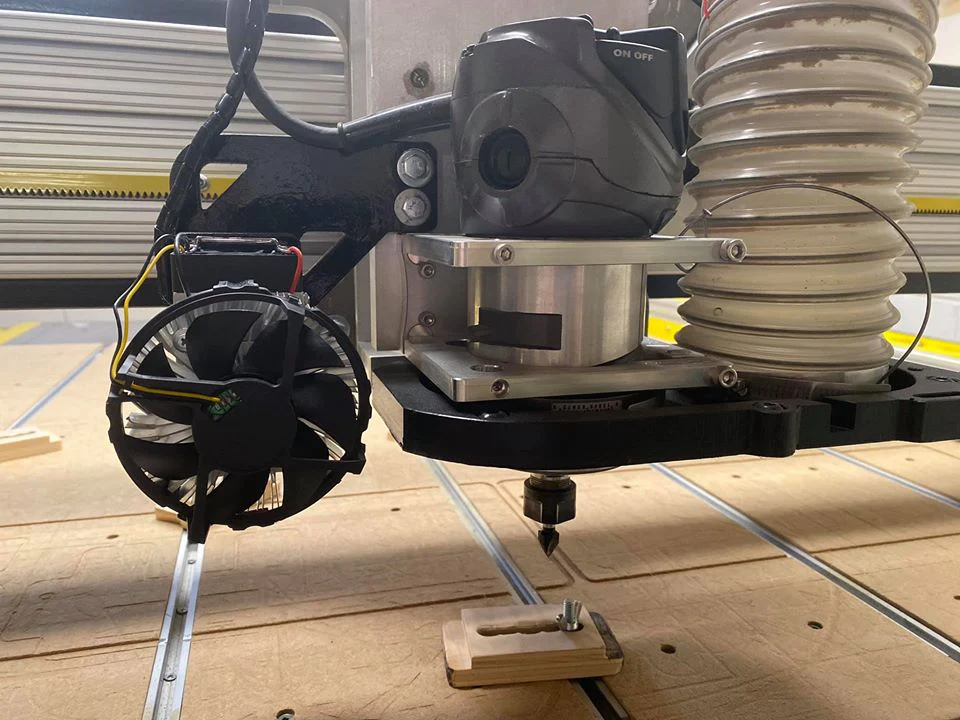

Усовершенствованная лазерная приставка для 3D-принтера / станка с ЧПУ или XY-плоттера.
Содержание
Мощный инструмент для лазерной резки и лазерной гравировки.
Позволяет быстро и точно резать дерево/фанеру/акрил.
Может быть установлен почти на все ЧПУ и 3D-принтеры.

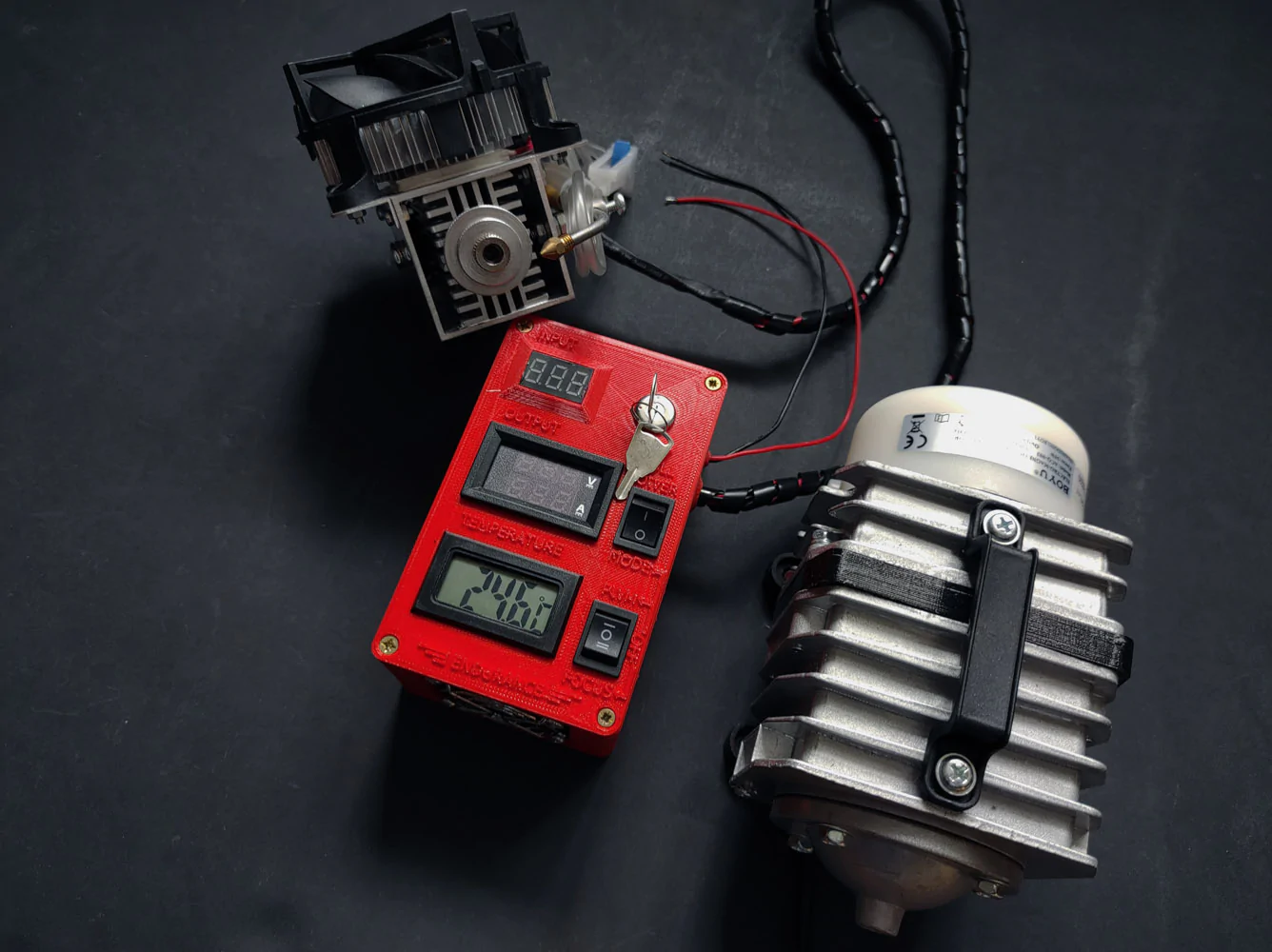

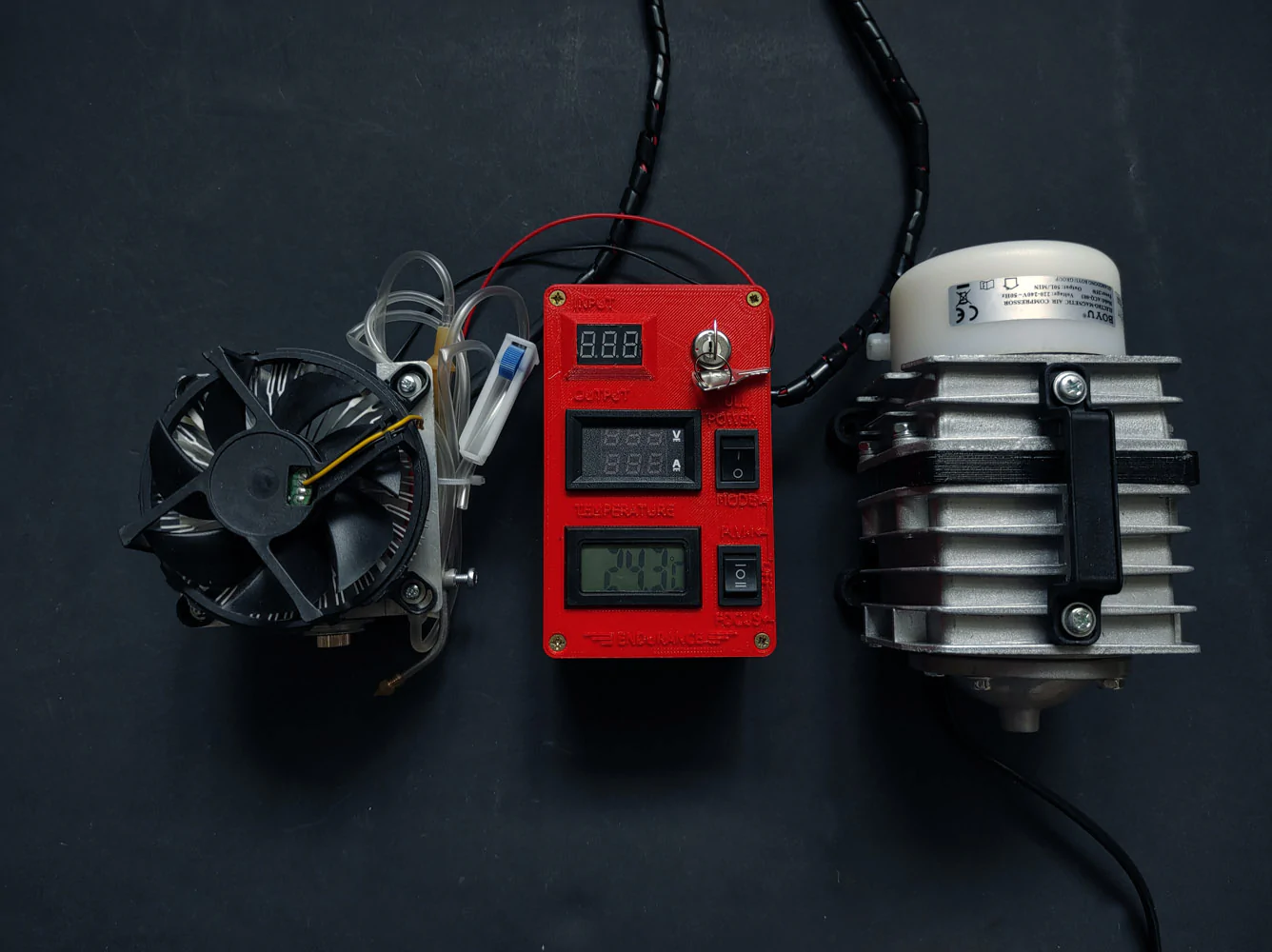

Получите все необходимое в комплекте, чтобы начать работу с 10-ваттной диодной лазерной головкой PLUS (синий 445 нм)!
1. Диодный 10-ваттный лазерный модуль PLUS 445 нм.
2. Лазерный блок (лазерный драйвер) с Mo1 PWM.
3. Лазерные защитные очки.
4. Лазерные разъемы для подключения к вашей плате.
5. Блок питания лазера (12 В 8 А).
6. 3 фиксирующих кольца для линз лазера.
7. Защитные перчатки.
8. Алюминиевая фокусирующая пластина.
2. Лазерный блок (лазерный драйвер) с Mo1 PWM.
3. Лазерные защитные очки.
4. Лазерные разъемы для подключения к вашей плате.
5. Блок питания лазера (12 В 8 А).
6. 3 фиксирующих кольца для линз лазера.
7. Защитные перчатки.
8. Алюминиевая фокусирующая пластина.
9. Воздушная насадка ver 1.0
10. Воздушный насос (воздушный компрессор HAILEA ACO-328 или аналогичный) с производительностью 60-70 л/мин.
ДЛЯ ЧЕГО ПРИГОДЕН 10-ваттный+ (10000 мВт+) лазер?
- Быстрая и легкая гравировка на полированном и анодированном алюминии, стали, нержавеющей стали (без добавления гравировальной пасты), меди и латуни (необходима гравировальная паста типа Cermark или Dry Lube moly).
- Режет 4-5 мм (1/5») дерево и фанеру за 1-3 прохода.
- Режет 8 мм (1/3») темного акрила за 2-3 прохода.
Технические характеристики лазерной головки 10 Вт+ (длина волны 10000 мВт 445 нм)
Тип лазера: Диод Nichia.
Выходная оптическая мощность импульсного лазера: 10 000 мВт ± 10%.
Выходная оптическая мощность непрерывного лазера: 7 000 — 8 000 мВт ± 10%.
Фокусное расстояние: 2-10 см (1-4») (переменное) для 3-элементной линзы | 5-30 мм (1/4-1″) (переменное) для линзы G2.
Длина волны лазера: 445 нм.
Тип объектива: 3-элементный длиннофокусный объектив / короткофокусный объектив G2 / объектив G7 / G8.
Время работы: проверено 48-72 часа непрерывно.
Напряжение: 9-12 В постоянного тока.
Общее потребление тока (включая охлаждение TEC): ~8 ампер.
Охлаждение: 60-ваттное охлаждение TEC с усовершенствованным радиатором и высокоскоростными вентиляторами.
Крепление: Ультрасовместимое и универсальное (4 отверстия M3 сзади).
Минимальный размер лазерного пикселя (пятна): ~0,1 мм (100 мкМ).
Регулировка мощности: Mo1 PCB PWM (TTL).
Размеры лазера (Ш x Д x В): 65 x 105 x 110 (115) мм [2,5 x 4,15 x 4,5]».
Вес лазера: 595+-25 грамм [1 1/3 фунта].
Лазерный драйвер: Внешний (внутри лазерного блока).
Срок службы: 10 000+ часов.
Обслуживание: Держите лазерную линзу чистой.
Параметры лазерной резки/гравировки для лазерного модуля 10 ватт PLUS
| 10 ватт+ | Лазерная резка | Лазерная гравировка | ||
| Материал | Скорость | Количество повторов | Скорость | Количество повторов |
| Дерево / фанера 2 мм | 100-150 | 1 | 200-500 | 1 |
| Дерево / фанера 3 мм | 100-150 | 1-2 раза | 200-500 | 1 |
| Дерево / фанера 4 мм | 100-150 | 2-3 раза | 200-500 | 1 |
| Дерево / фанера 5 мм | 100-150 | 3-5 раз | 200-500 | 1 |
| Темный акрил 2 мм | 150-350 | 1 | 200-500 | 1 |
| Темный акрил 3 мм | 150-350 | 1 | 200-500 | 1 |
| Темный акрил 5 мм | 150-350 | 1 | 200-500 | 1 |
| Темный акрил 8 мм | 150-350 | 2-3 раза | 200-500 | 1 |
| Камень | — | — | 50-250 | 1 |
| Стекло | — | — | 50-250 | 1 |
| Нержавеющая сталь | — | — | 20-50 | 1 |
| Медь | — | — | 20-50 | 1 |
| Латунь | — | — | 20-50 | 1 |
| Анодированный / окрашенный алюминий | — | — | 25-100 | 1 |
| Полированный алюминий | — | — | — | — |
