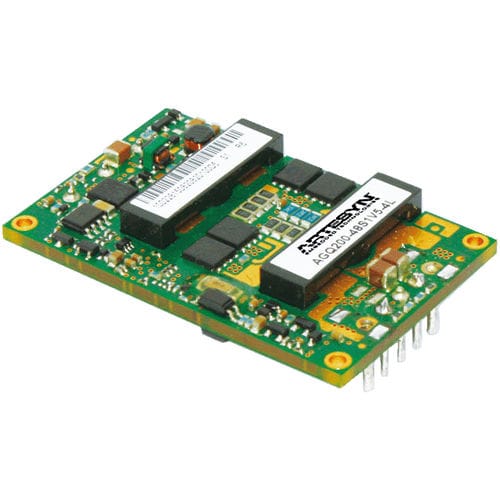

Серия изолированных преобразователей постоянного тока размером в четверть кирпича AGQ200 включает четыре модели с одним выходом, обеспечивающие полностью регулируемое напряжение 1,2 В, 1,5 В, 1,8 В или 3,3 В. Все четыре преобразователя могут выдавать ток до 40 А и рассчитаны на ток до 132 В. Вт, в зависимости от конкретной модели. Они имеют широкий входной диапазон 2:1 от 36 до 75 В постоянного тока и предназначены в первую очередь для использования со стандартными источниками питания 48 В телекоммуникационного оборудования. Преобразователи серии AGQ200 имеют типичный КПД 92% и рассчитаны на диапазон рабочих температур окружающей среды от -40 до 85˚C. Их конструкция с открытой рамой оптимизирована для принудительного воздушного или кондуктивного охлаждения, а для улучшения тепловых характеристик доступна опция алюминиевой опорной пластины. Технология преобразования использует переключение фиксированной частоты 280 кГц, чтобы минимизировать требования к внешней фильтрации электромагнитных помех. Стандартные функции включают подстройку выходного сигнала, дистанционное включение и дифференциальное дистанционное определение, а также защиту от перенапряжения и перегрева без фиксации. Версии базовой платы преобразователей серии AGQ200 имеют монтажную высоту всего 0,5 дюйма (12,7 мм), что делает их идеальными для систем с высокими требованиями к пространству между платами.
Технические характеристики
ХарактеристикиКонфигурацияоткрытый кадрДругие характеристикирегулируемое, EMIВходное напряжение
Макс.: 75 В
Мин.: 36 В
Выходное напряжение
Макс.: 3,3 В
Мин.: 1,2 В p>Мощность
132 Вт
