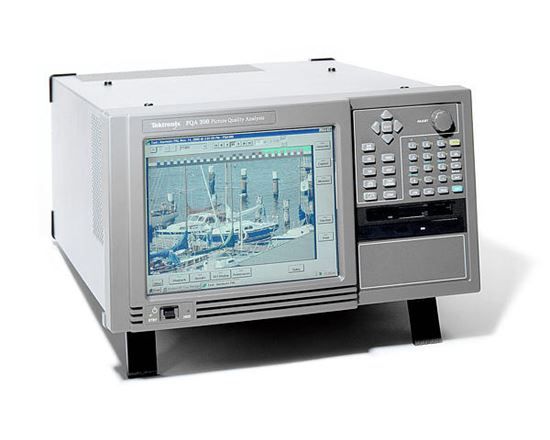

PQA300 Телевизионное оборудование Tektronix

Дополнительные функции:

• Обеспечивает быстрые, точные и воспроизводимые объективные измерения качества изображения
• Заменяет трудоемкую и дорогостоящую оценку качества человеческого изображения за счет использования модели системы человеческого зрения , JNDmetrix
• Углубленное качество изображения
• Система анализа: измерение PQR, измерение PSNR, карты различий PSNR, табличные покадровые и графические результаты
• Тестовые последовательности эталонного видео на выбор, предоставленные Tektronix или предоставленные пользователем.
• Измерение искажений по сравнению с эталонным видео.
• Формат: последовательное компонентное цифровое видео со скоростью 270 Мбит/с. Соответствует ITU-R BT.601, BT.656, SMPTE 259M, 272M, 165
• Видеовходы: активный проходной, 75 Ом с компенсацией, разъем BNC (канал 1), разъем SMB (канал 2)
• Видеовыход: 75 Ом с компенсацией, разъем BNC
• Обратные потери: <15 дБ (от 1 до 270 МГц), при включенном питании
• Диапазон коррекции последовательного приемника : Правильная работа с коаксиальным кабелем, потери до 14,5 дБ на частоте 135 МГц.
• Диапазон напряжения: от 100 до 240 В переменного тока.
• Частота: 50 или 60 Гц.
• Потребляемая мощность : &lt,200 Вт
• Размеры: 8,5 (В) x 17 (Ш) x 22 (Г) дюймов

Компоненты системы

• Основной блок: Tektronix, изготовленный в портативном корпусе с ручкой
• Процессор: два процессора Pentium II с частотой 400 МГц
• Системная память: 256 МБ
• Часы реального времени : часы/календарь реального времени с точностью до 1 секунды.
• BIOS: Phoenix BIOS, совместимая с Y2K, возможность обновления на месте.
• Шина: 32-разрядная PCI.

>

• Энергонезависимое хранилище: Дисковод для гибких дисков: Стандартный 3,5-дюймовый дисковод для гибких дисков, совместимый с ПК, двусторонний (2HD) высокой плотности 1,44 МБ
• Сетевое подключение: Ethernet
• Мейнфрейм Интерфейсы
• Один сквозной порт Ethernet
• Один двунаправленный порт RS-232/RS-422/RS-485
• Один параллельный порт (принтер)
• Один порт для клавиатуры с возможностью горячей замены (на задней панели)
• Один порт для мыши с возможностью горячей замены (на задней панели)

Безопасность -Разработано и протестировано на соответствие:

• IEC 61010–1.
• CAN/CSA C22.2 № 1010.1.
• ANSI/ISA S82.01
• EN61010-1
• 73/23/EEC.
• 93/68/EEC.

Приложения

• Проверка продукта и компонентов кодировщика
• Оценка передающего оборудования и систем
• Проверка и анализ видеоконтента качества изображения на программном (видео) уровне

PQA300 анализирует качество изображения с помощью воспроизводимых объективных измерений, которые напрямую воспроизводят субъективные зрительные оценки человека. Эти измерения предоставляют бесценную информацию для инженеров, работающих над оптимизацией сжатия видео без ущерба для качества изображения.

PQA300 одновременно является генератором и анализатором эталонного тестового материала для тестирования систем со сжатым видео. Стандартные входы и выходы представляют собой последовательные компоненты со скоростью 270 Мбит/с (Rec. 601). Опция 01 обеспечивает аналоговые композитные входы и выходы NTSC/PAL.

Наилучшей мерой любой аналоговой или цифровой телевизионной системы является удовлетворенность зрителя полученным изображением. Традиционно качество аналоговых и широкополосных цифровых видеосистем измерялось косвенно путем измерения искажений статических тестовых сигналов.

Однако системы сжатого телевидения представляют собой гораздо более сложную задачу измерения. Качество изображения в этих системах изменяется динамически в зависимости от скорости передачи данных, сложности изображения и используемого алгоритма кодирования. Статическая природа тестовых сигналов не дает истинной характеристики качества изображения. Чтобы оценить возможности систем сжатого видео, необходимо использовать естественные тестовые сцены, которые намного сложнее тестовых сигналов.

До сих пор субъективное тестирование с использованием людей-зрителей было единственным доступным методом оценки систем сжатого видео. Но хотя субъективное тестирование полезно для получения академических справочных данных, оно было непрактичным для эксплуатации, производства и устранения неполадок — до тех пор, пока не был разработан Tektronix PQA300, который обеспечивает быструю, практичную и воспроизводимую альтернативу объективным измерениям субъективной оценке качества изображения. .

Как это работает

PQA300 измеряет 2-секундную часть 5-секундной тестовой видеопоследовательности. Тестовые видеопоследовательности можно загрузить с прилагаемых компакт-дисков или записать из собственного видео и воспроизвести на тестируемой системе. В то время как последовательные цифровые интерфейсы являются стандартными, аналоговый композитный интерфейс и интерфейсы S-Video (Y/C) также могут быть реализованы с добавлением опции 01.

Затем выходные данные тестируемой системы сохраняются, а анализ выполняется. выполняется с аппаратным ускорением DSP в 2-секундной последовательности. Результатом измерения является одно числовое значение качества изображения, называемое рейтингом качества изображения (PQR). Используя модель системы человеческого зрения JNDmetrix, основанную на многолетних исследованиях корпорации Sarnoff, PQA300 анализирует три измерения, необходимые для оценки динамических и сложных последовательностей тестов движения: пространственный анализ, временной анализ и полноцветный анализ.

В дополнение к отчету о рейтинге качества изображения PQA300 предоставляет значения PSNR и анимированную карту, интенсивность которой связана с воспринимаемыми различиями между исходным и захваченным изображением. Это предоставляет бесценную информацию для оценки и оптимизации систем сжатия цифрового видео.

PQA300 предоставляет сводку результатов, графические файлы и карты различий PSNR для углубленного подробного анализа, чтобы помочь вам оценить конструкцию вашего оборудования, передачу оценку системы или проведите проверку и анализ качества изображения на программном (видео) уровне.

Сводка результатов

На экране сводки результатов отображается покадровая сводка результаты теста, оценки PQR и PSNR как для эталонного, так и для тестового видео.

Файл графика

Анализ, выполненный на экране графика, позволяет пользователю выбрать любой из результатов гораздо более подробно. Например, когда вы перейдете к графику PQR, вы сможете увидеть распределение оценок по кадрам и определить отдельные кадры, которые могут представлять интерес, на основе оценок.

Карта различий PSNR

На этой карте различий отображается визуальная иллюстрация различий между эталонным и тестовым видео. Подчеркивая различия в содержании, он визуально иллюстрирует искажения, которые оборудование наложило на результирующее видео.
