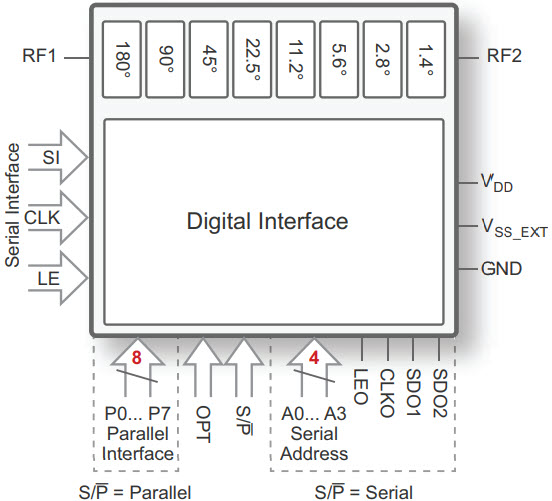

PE44820 — это 8-битный цифровой фазовращатель (DPS), усовершенствованный технологией HaRP™, предназначенный для использования в фазированных решетках и активных антеннах. Этот DPS охватывает фазовый диапазон 358,6° с шагом 1,4°, обеспечивая превосходную точность фазы и амплитуды в номинальном диапазоне частот 1,7–2,2 ГГц. PE44820 также способен работать на расширенной частоте от 1,1 до 3,0 ГГц для узкополосных приложений, как подробно описано в Примечаниях по применению 45. Встроенный цифровой интерфейс управления поддерживает как последовательное, так и параллельное программирование настройки фазы. PE44820 также имеет внешний отрицательный источник питания для более высокой частоты переключения и предлагается в 32-выводном корпусе QFN 5 × 5 × 0,85 мм. Кроме того, внешние блокирующие конденсаторы не требуются, если на ВЧ-портах присутствует напряжение 0 В постоянного тока.
Технические характеристики
| Номер детали: PE44820 |
| Производитель: pSemi |
| Описание: 8-битный DPS |
| Диапазон частот Мин. : 1,7 ГГц |
| Макс. диапазон частот: 2,2 ГГц |
| Биты DPS: 8 |
| Диапазон/шаг DPS: 358,6/1,4 градуса |
| Среднеквадратическая ошибка фазы: 1,0 градуса |
| Среднеквадратическая ошибка амплитуды: 0,1 дБ |
| Вносимые потери: 6 дБ |
| Корпус: 32L 5×5 QFN |
