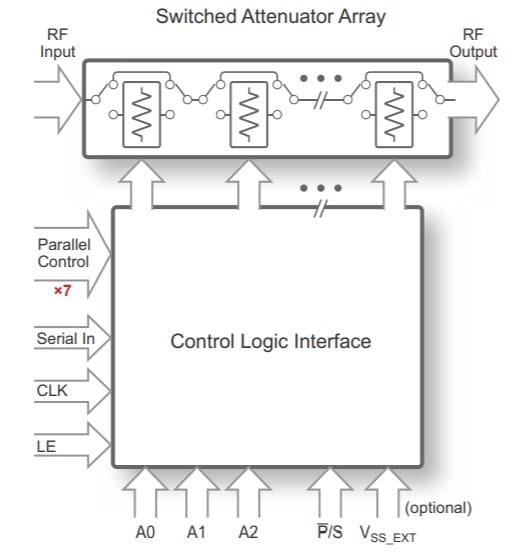

PE43713 — это 50-омный 7-битный цифровой ступенчатый ВЧ-аттенюатор (DSA), усовершенствованный технологией HaRP™, который поддерживает широкий диапазон частот от 9 кГц до 6 ГГц. Он обеспечивает плавный переход состояний затухания, поддерживает управляющее напряжение 1,8 В и включает расширенный диапазон рабочих температур до +105°C и дополнительный режим обхода VSS_EXT для улучшения характеристик паразитных сигналов, что делает это устройство идеальным для испытаний и измерений (T&M). PE43713 — это обновленная версия PE43703, совместимая по выводам. Встроенный цифровой интерфейс управления поддерживает как последовательное адресное, так и параллельное программирование затухания, включая возможность программирования начального состояния затухания при включении питания. PE43713 охватывает диапазон затухания 31,75 дБ с шагом 0,25 дБ, 0,5 дБ и 1 дБ. Он способен поддерживать монотонность 0,25 дБ в диапазоне 4 ГГц, монотонность 0,50 дБ в диапазоне 5 ГГц и монотонность 1 дБ в диапазоне 6 ГГц. Кроме того, внешние блокирующие конденсаторы не требуются, если на ВЧ-портах присутствует напряжение 0 В постоянного тока.
Технические характеристики
| Номер детали: PE43713 |
| Производитель: pSemi |
| Тип: 50 |
| Мин. частота: 0,009 МГц |
| Макс. частота: 6000 МГц |
| Битов: 7 |
| Диапазон Attn: 31,75 дБ |
| Шаг затухания: 0,25 дБ |
| Мин. вносимая потеря: 1,3 дБ |
| Макс. вносимая потеря: 2,45 дБ |
| IIP3: 57 дБм |
| Пакет: 5×5 |
