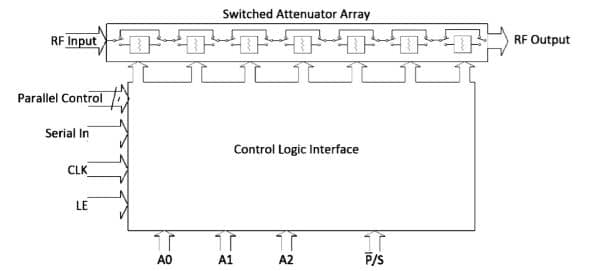

PE43705 — это 50-омный 7-битный цифровой ступенчатый радиочастотный аттенюатор (DSA), усовершенствованный технологией HaRP™, предназначенный для использования в беспроводной инфраструктуре 3G/4G и других высокопроизводительных радиочастотных приложениях. Этот DSA представляет собой обновленную версию PE43703, совместимую по выводам, с более высокой потребляемой мощностью и более широким диапазоном частоты, управляющего напряжения и рабочих температур. Встроенный цифровой интерфейс управления поддерживает как последовательное, так и параллельное программирование затухания, включая возможность программирования начального состояния затухания при включении питания. Охватывая диапазон затухания 31,75 дБ с шагом 0,25 дБ, 0,50 дБ или 1 дБ, он поддерживает монотонную переходную характеристику в диапазоне от 50 МГц до 8 ГГц. PE43705 также имеет безопасные переходы состояний затухания и предлагается в 32-выводном корпусе QFN размером 5 × 5 мм. Кроме того, если на ВЧ-портах присутствует напряжение 0 В постоянного тока, внешние блокирующие конденсаторы не требуются.
Технические характеристики
| Номер детали: PE43705 |
| Производитель: pSemi |
| Тип: 50 |
| Мин. частота: 50 МГц |
| Макс. частота: 8000 МГц |
| Битов: 7 |
| Диапазон Attn: 31,75 дБ |
| Шаг затухания: 0,25 дБ |
| Мин. вносимая потеря: 1,3 дБ |
| Макс. вносимая потеря: 2,4 дБ |
| IIP3: 65 дБм |
| Пакет: 5×5 |
