Характеристики:
- Полоса пропускания ≥1,0 ГГц
- Низкая входная емкость: <1 пФ, дифференциальная
- Входной разъем датчика: два стандартных 0,025 дюйма ./0,63 мм (центр 0,1 дюйма) Квадратный контактный разъем (гнездо)
- Стойкий к электростатическому разряду (IEC 801-2)
- Подключается к интерфейсу TEKPROBE™ BNC на осциллографах серии TDS или Другие приборы, использующие источник питания 1103 TEKPROBE®
- Для использования с осциллографами, анализаторами спектра или цепей
- >, 60 дБ (1000:1) коэффициент подавления синфазного сигнала (CMRR)
- Маленькая головка щупа позволяет легко исследовать SMD
Применения:
- Связь (Gigabit Ethernet, IEEE-1394, Fibre Channel)
- Характеристики полупроводников (RAMBUS)
- Дизайн канала чтения дисковода
- Соответствие форме импульса связи
- Джиттер, перекрестные помехи, измерения BERT
- Обнаружение отражения от земли

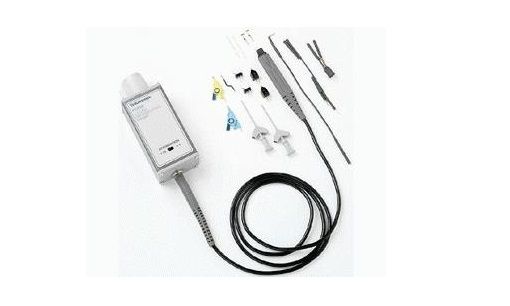

Дифференциальный пробник Tektronix P6247 позволяет пользователям выполнять измерения во временной или частотной области сигналов с высокой пропускной способностью, которые обычно встречаются в дисковых накопителях с цифровой конструкцией ИС (RAMBUS) и коммуникационных приложений (Gigabit Ethernet, IEEE-1394 Firewire и Fibre Channel).
P6247 идеально подходит для проверки конструкции электроники канала чтения дисков и временного анализа для устранения проблем с дребезгом земли, связанных с высокоскоростной логикой.
P6247 также можно использовать для проверки формы импульса или перекрестных помех для высокоскоростных сигналов связи.
Изображение является представлением выбора. Подробную информацию о продукте см. в спецификациях.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 1 GHz |
