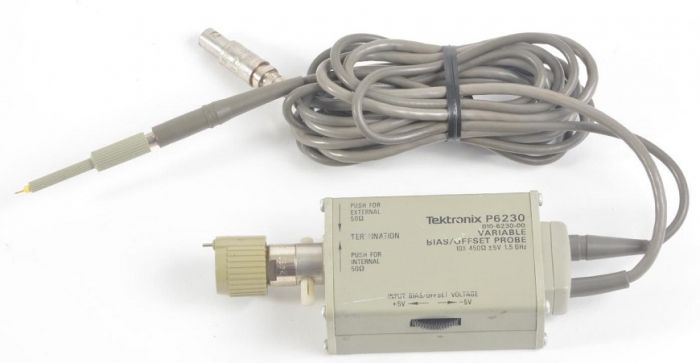

P6230 Активный пробник Tektronix

Дополнительные характеристики:

• Полоса пропускания: от 0 до ≥ 1,5 ГГц
• Время нарастания: ≤ 230 пс
• Затухание: 10×
• Входное сопротивление: 450 Ом // 1,3 пФ (гарантировано 1,6 пФ)
• Задержка сигнала: 8,7 ± 0,1 нс
• Диапазон смещения по постоянному току: -5 В ≤ (Vсигнал + Voffset) ≤ +5 В
• Вывод считывания
• Переключаемая оконечная нагрузка 50 Ом

Tektronix P6230 — пассивный ×10 Пробник (450:50 Ом) с полосой пропускания 1,5 ГГц и возможностью смещения по постоянному току, предназначенный для минимизации эффекта нагрузки пробника по постоянному току при использовании в логических схемах.

P6230 имеет потенциометр управления смещением в соединительную коробку и соединяется с осциллографом, например, осциллографами серии 7000, через разъем BNC со считывающим контактом ×10. Он может питаться от мэйнфреймов серии 7000, оснащенных разъемами LEMO серии S для питания датчиков, или от совместимых блоков, таких как 1101.

P6230 имеет те же аксессуары, что и многие другие сверхминиатюрные модульные датчики Tektronix, хотя входной гибрид уникален. Цвет наконечника желтый, цвет конца разъема синий, артикул 206-0279-00. Его сквозное сопротивление составляет 400 Ом.

Пробник P6230 иногда называют пробником на полевых транзисторах или активным пробником, однако, как ясно видно из принципиальной схемы, это неверно. После гибридного входа 400 Ом переменная составляющая входного сигнала подключается непосредственно к входу осциллографа через конденсатор емкостью 1 мкФ, а затем подключается к 50 Ом либо на входе осциллографа, либо на переключаемом терминаторе. Активная схема в P623x, стандартном сдвоенном операционном усилителе NE5532, имеет функцию восстановления и смещения низкочастотных и постоянных составляющих входного сигнала. Этот подход аналогичен методу подключения, используемому в осциллографе 7104 и усилителе 7A29.

P6230 действует как стандартный пассивный пробник напряжения 500 Ом с дополнительной возможностью регулировки подсказка «напряжение обнуления». Эта функция уменьшает влияние нагрузки постоянного тока на пробник, когда он используется для измерения сигналов, среднее значение напряжения которых отличается от нуля вольт, или в цепях, где импеданс оконечной нагрузки возвращается к уровню, отличному от уровня земли. Входное напряжение смещения/смещения можно отрегулировать таким образом, чтобы при определенном напряжении тестового сигнала оба конца входного резистора пробника имели равные потенциалы и через резистор не протекал ток.

Логика ECL чаще всего работает от источника питания -5,2 В, когда Vcc подключен к земле. Выход логического элемента ECL является эмиттером каскада повторителя эмиттера NPN. Выход подтягивается к отрицательному источнику питания (около -2 В) с помощью внешнего резистора (от 50 до 100 Ом). Поскольку скорость является одним из основных соображений в конструкциях ECL, соединения между вентилями часто представляют собой линии передачи, а подтягивающий резистор используется как оконечная нагрузка линии.

Если стандартные 500 Ом, 10 Если для проверки выхода ECL использовался пробник без входной функции смещения/смещения, сопротивление пробника 500 Ом относительно земли образует делитель напряжения с согласующим резистором выхода затвора. Этот делитель может вызвать искажение уровней выходного сигнала, сместить рабочую точку выходного транзистора по постоянному току и уменьшить запас шума затвора.

Возможность обнуления нагрузки постоянным током P6230 помогает Для решения этой проблемы. При настройке входного напряжения смещения/смещения на низкий уровень ECL или на конечное напряжение единственным эффектом сопротивления пробника будет небольшое уменьшение выходного сопротивления ECL. Влияние пробника на уровни выходного напряжения незначительно.
