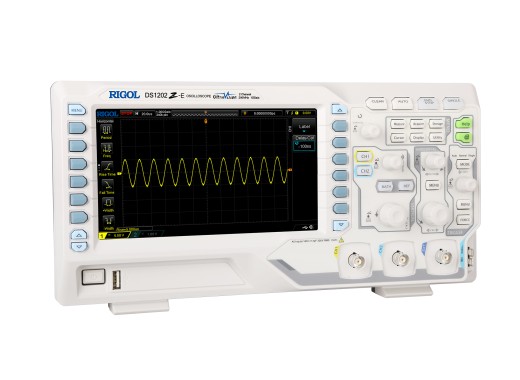

Rigol DS1202Z-E — новейший прицел в серии DS1000Z-E. В этой серии представлены осциллографы с очень высокими характеристиками по доступной цене. Прибор имеет 2 аналоговых канала, широкую полосу пропускания 200 МГц и частоту дискретизации 1 Гвыб/с, что делает его очень подходящим для широкого спектра приложений по отладке, проектированию и обучению.
В DS1202Z-E используется так называемая «инновационная технология ультравидения». Эта технология гарантирует, что осциллограф имеет очень большую глубину памяти — 24 Мбит/с и скорость захвата сигналов — 30 000 сигналов в секунду. Кроме того, эта технология позволяет записывать и воспроизводить до 60 000 кадров сигналов в реальном времени. Кроме того, этот прицел также имеет «цветной дисплей с градацией интенсивности», что означает, что сигнал отображается более четко в местах, где он наиболее распространен.
Благодаря интерфейсам этот осциллограф также можно подключить к ПК для передачи результатов измерений. Кроме того, результаты измерений можно сохранять на USB-накопителе. Кроме того, компактный дизайн и малый вес этого прицела позволяют легко использовать его практически на любом рабочем месте.
Технические характеристики Полоса пропускания 200 МГц Каналы2 Макс. Частота выборки в реальном времени1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала) Макс. глубина памяти 24 МБ (1 канал), 12 МБ (2 канала) Макс. Скорость захвата сигнала 30 000 осциллограмм/с Разрешение по вертикали 8 бит Дисплей 7-дюймовый TFT ЖК-дисплей (800×480 пикселей) Шины декодирования/запуска 2 (параллельный, RS232/UART, I2C, SPI) Масштаб по горизонтали 2 нс/дел — 50 с/дел Чувствительность по вертикали 1 мВ/дел — 10 В /дел Макс. напряжениеCAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение) Время нарастания 1,75 нс Интерфейсы USB-хост/устройство, локальная сеть, дополнительный выход Вес 3,5 кг Размеры 313,1 x 160,8 x 122,4 мм
Аксессуары В стандартную комплектацию этого осциллографа Rigol входят:
- Шнур питания
- USB-кабель
- 2 пассивных зонда (350 МГц)
