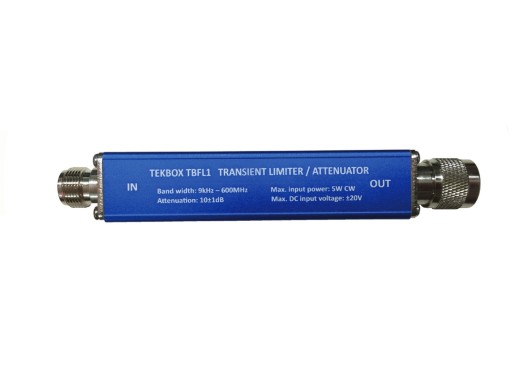

Ограничитель переходных процессов Tekbox TBFL1 необходим между LISN и анализатором спектра при испытаниях на кондуктивные излучения. Включение и выключение DUT вызовет большие пики на выходе LISN.
Этот Tekox TBFL1 уникален тем, что обеспечивает очень хорошую защиту и выдерживает большие перегрузки. Он может выдерживать постоянную мощность 5 Вт и пиковую мощность, которая во много раз выше. В качестве дополнительной защиты TBFL1 содержит газоразрядную трубку, которая детонирует при напряжении выше 50 В. Таким образом, с точки зрения защиты этот Tekbox намного лучше, чем большинство других лимитеров.
Кроме того, TBFL1 полностью рассчитан на частоту до 600 МГц и, следовательно, уже готов к будущему. Технические характеристики Tekbox TBFL1
- Диапазон частот: от 9 кГц до 600 МГц
- Демпфирование: от 10 дБ до 0,5/+1,2 дБ внутри полосы (от 9 кГц до 600 МГц)
- Затухание фильтра HP: > 30 дБ при 2 кГц
- Макс. непрерывная входная мощность РЧ: 5 Вт (+37 дБм) внутри диапазона.
- Макс. Входное напряжение постоянного тока ± 20 В.
- Согласование входа, линейный диапазон: 9 кГц–600 МГц
- Согласование выхода, линейный диапазон: 9 кГц–600 МГц
- Порог ограничения : +11 дБм (при входном уровне 37 дБм)
- Соединения: выход типа N (m) и вход типа N (f)
- Размеры: 156 мм x 26 мм x 26 мм
Поставляется в аккуратной деревянной коробке для хранения.
