Описание семейства продуктов
- Объектив C-Mount размером до 2/3 дюйма
- Водонепроницаемый (Cw) вариант объективов серии C с фиксированным фокусным расстоянием
- Соответствует требованиям защиты от проникновения загрязнений IEC Рейтинги IPX7 и IPX9K.
- Разработаны для устранения необходимости в защитной крышке объектива.

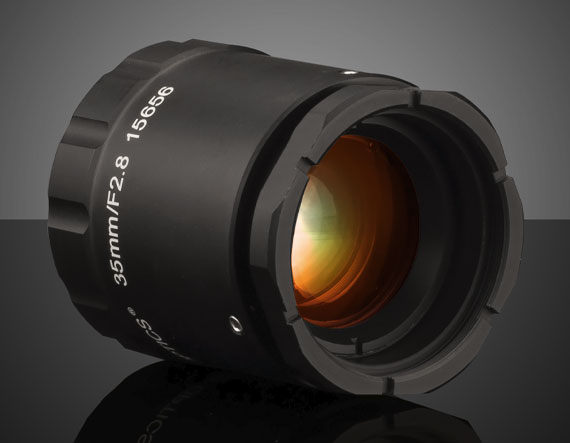

Объективы с фиксированным фокусным расстоянием серии TECHSPEC Cw представляют собой водонепроницаемые версии объективов с фиксированным фокусным расстоянием серии TECHSPEC C. Линзы длины. Разработанные в соответствии с кодами защиты от проникновения пыли IEC IPX7 и IPX9K, эти линзы выдерживают воздействие воды на глубину до 1 метра в течение 30 минут и работают в условиях ближнего распыления воды под высоким давлением и высокой температурой, за исключением всех опций 3,5 и 4,5 мм, которые являются IPX7. Эти линзы имеют окно с гидрофобным покрытием для предотвращения оседания капель воды на поверхности линзы. Для предотвращения попадания влаги в корпус линзы уплотнены несколькими уплотнительными кольцами. Объективы с фиксированным фокусным расстоянием TECHSPEC серии Cw предназначены для датчиков с разрешением до 5 мегапикселей и размером 2/3 дюйма и идеально подходят для применения в пищевой, фармацевтической, автомобильной промышленности и в сфере безопасности. Эти линзы получили награду Bronze-Level 2021 Vision Systems Design Innovators Award.
Edmund Optics создала семейство высокоэффективных оптических конструкций (семейство серии C) и разработала 6 специализированных оптико-механических решений, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии C, обеспечивающая те же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия C: оснащена блокировкой фокусировки кулачка и диафрагмой. регулировки и является наиболее регулируемой версией этих оптических конструкций, они являются типичными высококачественными линзами машинного зрения. Также доступны с широкополосным просветляющим покрытием VIS-NIR (BBAR).
- Серия Ci: упрощенная механика с фиксированными апертурами и компактным корпусом. Промышленная защита для уменьшения размера, стоимости и фиксированного фокуса.
- Серия Cr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
- Серия Cx: модульная, гибкая механика позволяет разбирать объективы для простой интеграции аксессуаров, таких как жидкие линзы, диафрагмы и т. д.
- Жидкая линза серии Cx: разработана со встроенной жидкой линзой для быстрой автофокусировки.
- Серия Cw: водонепроницаемая, разработана в соответствии со стандартами защиты от проникновения пыли IEC IPX7 и IPX9K.
Технические характеристики
Iris Option: Fixed Length (mm): 59.68 Horizontal Field of View, 1/2′ Sensor: 10.4 Horizontal Field of View, 2/3′ Sensor: 14.3 Filter Thread: M34.0 x 0.50 (Female) Maximum Diameter (mm): 41.82 Outer Diameter (mm): 42 Horizontal Field of View, 1/3′ Sensor: 7.8 Maximum Rear Protrusion (mm): 1.82 Maximum Image Circle (mm): 11.00 Numerical Aperture NA, Object Side: 0.077 Horizontal Field of View @ Max Sensor Format: 22.1mm — 14.3 Number of Elements (Groups): 7 (6) Note: C-Mount compatible with O-ring 25mm ID x 2mm Horizontal Field of View, 1/1.8′ Sensor: 11.7 Horizontal Field of View, 1/2.5′ Sensor: 9.4 Type: Fixed Focal Length Lens Diameter (mm): 40.50 Focal Length FL (mm): 35.00 Primary Magnification PMAG: 0.341 Maximum Sensor Format: 2/3′ Working Distance (mm): 100 — Mount: C-Mount Aperture (f/#): f/1.65 Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 24.65 Horizontal Field of View, 1/4′ Sensor: 5.9 Object Space Principal Plane (mm): 25.81 Image Space Principal Plane (mm): -20.67 Field of View at Max Sensor Format: Horizontal: 14.3
Vertical: 10.8
Diagonal: 17.8 Maximum Distortion (%): 0.17 Exit Pupil Position (mm): -21.87 Environmental Rating: IPX7 and IPX9K Lens Wavelength Range: VIS
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
