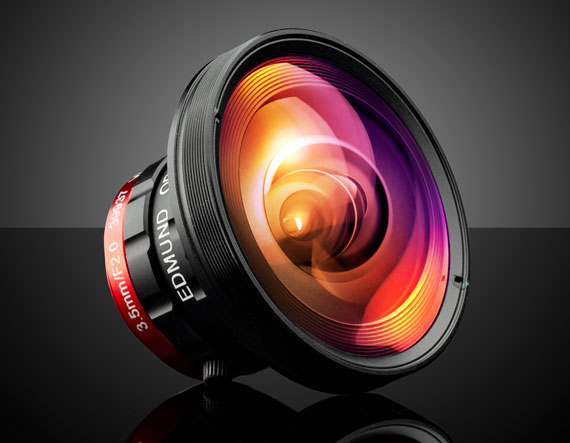

Описание семейства продуктов
- До 2/3″, объектив C-Mount
- До 7,5 мегапикселей, сенсоры с размером пикселя 2,8 м
- Компактный (C) широкополосный объектив для диапазона длин волн 425–1000 нм
- Фокусное расстояние от 3,5 мм до 50 мм
Объективы с фиксированным фокусным расстоянием серии TECHSPEC C VIS-NIR предназначены для использования в приложениях машинного зрения, требующих Производительность NIR или VIS-NIR с учетом требований к рабочему расстоянию и разрешению для заводской автоматизации и контроля. Благодаря большой максимальной апертуре и широкополосному просветляющему покрытию (BBAR), рассчитанному на длину волны 1000 нм, эти высококачественные линзы можно использовать даже в самых сложных условиях освещения. Объективы с фиксированным фокусным расстоянием серии TECHSPEC C VIS-NIR изготавливаются с учетом высоких допусков, что обеспечивает более высокий уровень качества изображения и низкий разброс между объективами, гарантируя простую установку в несколько систем. Сочетая в себе высокие оптические характеристики, промышленные функции и небольшой размер, объективы серии C VIS-NIR представляют собой новый стандарт оптики для автоматизации производства.
Также доступны с широкополосным антибликовым покрытием VIS (BBAR) .
Примечание. Только для ИК-изображения доступны отсекающие фильтры UV-VIS, которые навинчиваются непосредственно на резьбу переднего фильтра объективов FL 4,5 мм, 16 мм, 25 мм, 35 мм и 50 мм.
Технические характеристики
Iris Option: Variable Length (mm): 45.20 Horizontal Field of View, 1/2′ Sensor: 34.1mm — 94.1 Filter Thread: M105 x 1.00 with required adapter #89-848 Maximum Diameter (mm): 50 Outer Diameter (mm): 50.0 Weight (g): 110 Horizontal Field of View, 1/3′ Sensor: 23.0mm — 74.4 Maximum Rear Protrusion (mm): 2.72 Maximum Image Circle (mm): 9.00 Numerical Aperture NA, Object Side: 0.0572 Horizontal Field of View @ Max Sensor Format: 41.2mm — 102.4° Number of Elements (Groups): 8 (7) Horizontal Field of View, 1/1.8′ Sensor: 41.2mm — 102.8 Front Thread: M50 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 29.5mm — 87.2 Type: Fixed Focal Length Lens Focal Length FL (mm): 3.50 Primary Magnification PMAG: 0.236 Maximum Sensor Format: 1/1.8′ Working Distance (mm): 0 — Mount: C-Mount Aperture (f/#): f/2 — f/11 Coating: 425 — 1000nm BBAR Coating Specification: 425 — 1000nm BBAR Entrance Pupil Position (mm): 15.27 Horizontal Field of View, 1/4′ Sensor: 16.3mm — 57.4 Object Space Principal Plane (mm): 18.31 Image Space Principal Plane (mm): 7.49 Field of View at Max Sensor Format: Horizontal: 41.2mm — 102.4
Vertical: 26.8mm — 82.3
Diagonal: 63.6mm — 117 Maximum Distortion (%): -20.95 Exit Pupil Position (mm): -15.28 Lens Wavelength Range: VIS-NIR Imaging Lens Type: Compact Lens Coated for Visible to Near Infared
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
