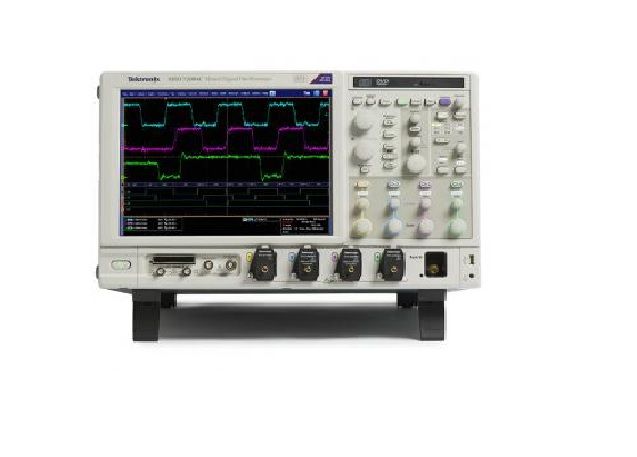

MSO72304DX Осциллограф смешанных сигналов Tektronix

Характеристики:

• Аналоговые каналы: 4
• Логические каналы: 16
• Полоса пропускания аналоговых каналов: 23 ГГц
• Аналоговые Частота дискретизации, 2/4 канала: 100 Гвыб/с / 50 Гвыб/с
• Стандартная память, аналоговая + цифровая: 62 Мвыб.
• 16 логических каналов с временным разрешением 80 пс для отладки цифровых и аналоговых сигналов (только серия MSO70000)
• Длина записи до 500 мегавыборок с MultiView Zoom™ для быстрой навигации
• Самая высокая скорость захвата осциллограммы с максимальной скоростью >300 000 осц/с на канала
• Уникальная функция iCapture® позволяет просматривать аналоговые характеристики цифровых каналов при подключении одного датчика
• Последовательный запуск в режиме реального времени со скоростью 6,25 Гбит/с — гарантирует запуск по первому экземпляру указанного NRZ или шаблон 8b/10b, позволяющий изолировать эффекты, зависящие от шаблона.
• Поддержка приложений для высокоскоростных последовательных отраслевых стандартов, широкополосного радиочастотного сигнала, источников питания и памяти — обеспечивает стандартную сертификацию, автоматизацию измерений и простоту использования
• Хост-порт USB 2.0 на передней и задней панелях для быстрого и удобного хранения данных, печати и подключения USB-клавиатуры.
• Встроенный порт Ethernet 10/100 для сетевого подключения и Порт видеовыхода для экспорта изображения осциллографа на монитор или проектор.

Инженеры полагаются на осциллограф на протяжении всего цикла проектирования, от запуска прототипа до производственных испытаний. Tektronix MSO72304DX предоставляет функции, необходимые для работы. Осциллограф MSO72304DX входит в серию осциллографов Tektronix серии MSO/DPO70000. Уникальные возможности MSO72304DX в сочетании с исключительной производительностью сбора и анализа сигналов ускоряют выполнение измерительных задач.

Изображение приведено только для справки. Подробнее см. в спецификации продукта.

Технические характеристики
