| триггер Windows, триггер Nth edge, триггер HDTV, триггер задержки, триггер TimeOut , триггер продолжительности, триггер USB |
| AT-DS2, CAN-DS2000A, MEM-DS2, SD-DS2 |
| Комплект анализа CAN (триггер + декодирование) декодирования) |
| Аналоговый канал: 56 Мб (одноканальный)/28 Мб (двухканальный) Цифровой канал: 28 Мб (8 каналов)/14 Мб (16 каналов) |
| RS232, I2C, SPI Decoding Kit |
Характеристики:
- 2 аналоговых канала, 16 цифровых каналов
- Встроенный двухканальный источник сигнала 25 МГц
- Полоса пропускания до 300 МГц, стандартно с входным сопротивлением 50 Ом
- Меньший уровень шума, более широкий вертикальный диапазон: 500 мкВ/дел~10 В/дел
- Частота дискретизации в реальном времени: аналоговый канал вверх до 2 Гвыб/с, цифровой канал до 1 Гвыб/с
- Глубина памяти: аналоговый канал до 14 Мвыб (стандарт) 56 Мб (опционально), цифровой канал до 14 Мб (стандарт) 28 Мб (опционально)
- Инновационная технология UltraVision
- Скорость захвата сигнала до 50 000 осц/с
- До 256 уровней интенсивности отображения сигнала с градацией интенсивности
- До 65 000 кадров аппаратных функций записи, воспроизведения и анализа сигналов в реальном времени (стандартно)
- Разнообразные функции декодирования сигналов запуска и шины (параллельные, RS232, I2C, SPI, CAN)
- Полные возможности подключения: USB-хост и устройство, LAN (LXI), AUX, USB-GPIB (дополнительно)
- 8-дюймовый TFT (800×480) WVGA
- Три года гарантии , за исключением зондов и аксессуаров.
Аксессуары:
- Шнур питания, соответствующий стандарту страны
- USB-кабель для передачи данных CB-USBA -USBB-FF-150
- 2 пассивных датчика (350 МГц) PVP2350
- 1 набор датчиков LA — RPL2316
- Краткое руководство (печатная копия)

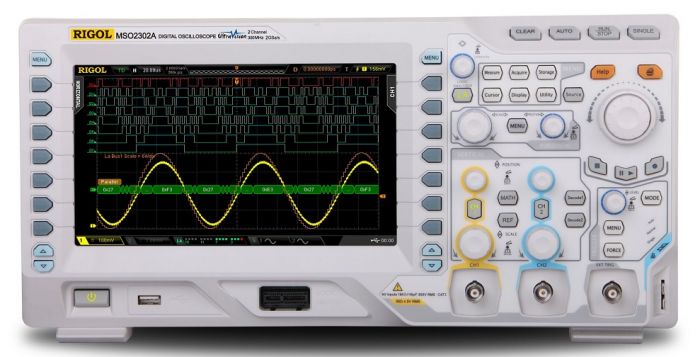

Осциллограф смешанных сигналов MSO2302A-S имеет 2+16 каналов и предназначен для рынка проектирования и тестирования встраиваемых систем благодаря лучшим в отрасли характеристикам, мощным функциям запуска и широким возможностям анализа.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 2+16 |
| Frequency | 300 MHz |
| Record Length | 14 MPts |
| Sampling Rate | 2 GS/s |
