Дополнительные функции:
- 16-канальный логический анализатор
- Максимальная частота дискретизации в реальном времени составляет 1 Гвыб/с
- Максимальная глубина памяти 10 МБ и VPO технология отображения сигнала
- Скорость обновления сигнала до 120 000 осц/с
- 8-дюймовый ЖК-дисплей WVGA TFT
- Максимум 1M FFT обеспечивает измерения с более высоким разрешением в частотной области
- Функции фильтра верхних частот, нижних частот и полосового фильтра
- 29 000 сегментированных секций памяти и функция поиска сигнала
- Запуск по последовательной шине I2C/SPI/UART/CAN/LIN и функции декодирования
- Функция журнала данных способна отслеживать изменения сигнала до 100 часов
- Функция проверки по маске
- Функция сетевого хранения
- Трехлетняя гарантия, за исключением датчиков и ЖК-дисплея.
Стандартные аксессуары
- Шнур питания, сертификат калибровки,
- CD-диск ПЗУ (с кратким руководством пользователя, руководством пользователя, руководством по программированию)
- GTL-16E, 16-канальный пробник логического анализатора
- GTP-070B-4: 70 МГц (10:1/ 1:1) Переключаемый пассивный пробник (один на канал)

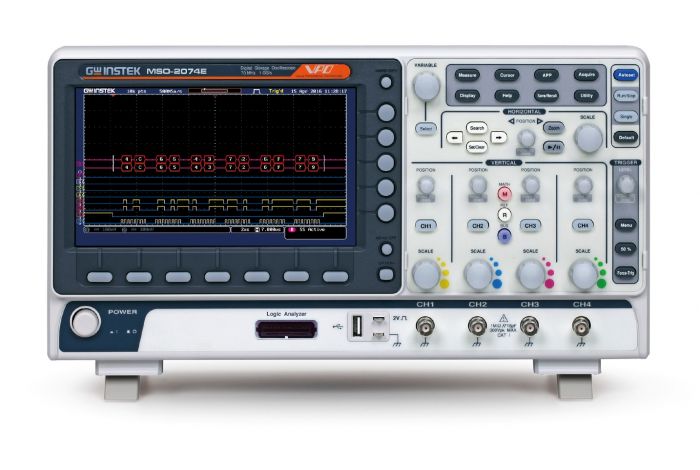

Осциллограф смешанных сигналов Instek MSO-2074E предлагает полосу пропускания 70 МГц, 4 аналоговых канала и 16 цифровых каналов. 8-дюймовый жидкокристаллический TFT-дисплей с разрешением 800 x 480 и минимальный вертикальный диапазон 1 мВ/дел позволяют MSO-2074E измерять сложные слабые сигналы и четко отображать результаты измерений.
MSO-2074E оснащен функциями поиска формы сигнала и функции сегментированной памяти для расширения гибких приложений 10-мегабайтной памяти. 16-канальный логический анализатор имеет глубину памяти 10 Мвыб на канал, что позволяет извлекать больше и более длинные цифровые сигналы, а также четко отображать цифровые сигналы для получения достаточной информации для анализа. Минимальный входной размах логического анализатора соответствует минимальному рабочему напряжению ±250 мВ, что свидетельствует о высокой чувствительности цифровых каналов по отношению к входному сигналу.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | New |
| Channels | 4+16 |
| Frequency | 70 MHz |
| Record Length | 10 MPts |
| Sampling Rate | 1 GS/s |
