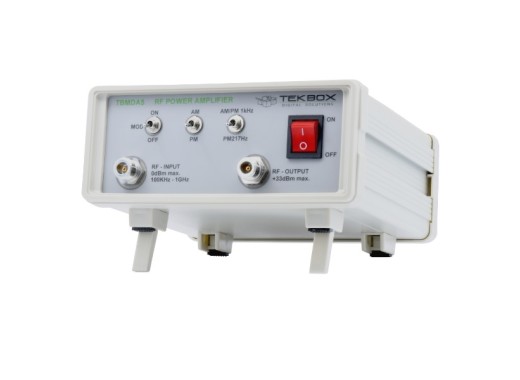

Tekbox TBMDA5 — это широкополосный усилитель, обеспечивающий необходимую мощность, полосу пропускания и модуляцию для испытаний на устойчивость в диапазоне частот от 150 кГц до 400 МГц. Усилитель можно подключить к выходу следящего генератора анализатора спектра. Кроме того, этот усилитель идеально подходит для управления полевыми зондами или генерации электрических полей с помощью ТЕМ-ячейки.
Тестовые сигналы могут быть модулированы в непрерывном, AM или PM режиме. Кроме того, TBMDA5 предлагает встроенную возможность модуляции для генерации сигналов AM-/PM частотой 1 кГц. Кроме того, TBMDA5 имеет достаточный коэффициент усиления для достижения максимальной выходной мощности при уровне 0 дБм, обеспечиваемого следящим генератором анализатора спектра. В режиме PM усилитель также может генерировать сигнал частотой 217 Гц с коэффициентом заполнения 12,5% для имитации шума TDMA мобильного телефона.
Аналогичный модулированный усилитель мощности с диапазоном частот от 100 кГц до 75 МГц можно найти здесь.
ВНИМАНИЕ:
Никогда не подключайте выход TBMDA5 напрямую ко входу анализатора спектра. Проверьте максимальные входные параметры анализатора спектра и защитите его соответствующим аттенюатором. Не рекомендуется использовать разомкнутую или закороченную нагрузку, поскольку это потенциально может привести к повреждению.
Технические характеристики Макс. входная мощность – 5 дБм Диапазон частот 150 кГц – 400 МГц Точка сжатия выходного сигнала 1 дБ1 МГц – +33,1 дБм тип.
100 МГц — +33,6 дБм тип.
400 МГц — +31,5 дБм тип. Гармоники2-я гармоника, 100 МГц, Pout=36 дБм:
2-я гармоника, 100 МГц, Pout=30 дБм:
3-я гармоника, 100 МГц, Pout= 36 дБм:
3-я гармоника, 100 МГц, Pout=30 дБм: Частота внутренней модуляции AM: 1 кГц ±,20%
PM: 1 кГц ±,10%, 217 Гц ±,20% Рабочий цикл (PM)1 кГц — 50% ±,10%, 217 Гц — 12,5% ±,20% Аксессуары
TBMDA5 поставляется с:
- 2 кабеля N-папа-N-папа длиной 75 см.
- 1 аттенюатор 30 дБ/10 Вт с N-разъемами.
- Кабель питания
