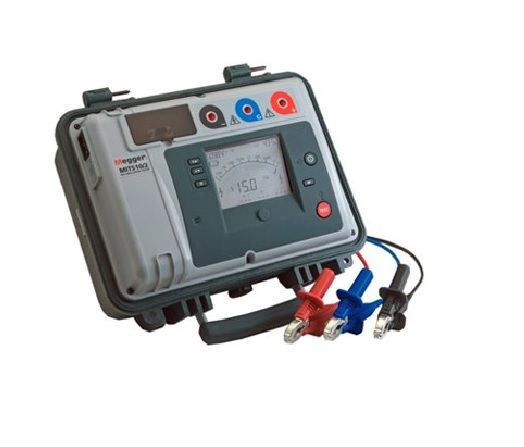

MIT510/2 мегомметр HiPot

Дополнительные функции:

• Тестер сопротивления изоляции 5 кВ
• CAT IV 600 В
• Питание от сети или аккумулятора
• Цифровой/аналоговый дисплей с подсветкой
• Выбор испытательного напряжения от 250 до 5000 В
• Автоматический ИК-тест
• Измерения до 15 ТОм

Технические характеристики:

• Диапазон входного напряжения: 85–265 В, среднеквадратичное значение, 50/60 Гц, 60 ВА.
• Срок службы батареи: типичная емкость: 6 часов непрерывного тестирования при 5 кВ при нагрузке 100 МОм.
• Испытательные напряжения: 250 В, 500 В, 1000 В, 2500 В, 5000 В
• Точность (23 °C) от -250 В до 5000 В :
• 5000 В: ±5% до 1 ТОм, ±20% до 10 ТОм
• 2500 В: ±5% до 500 ГОм, ±20% до 5 ТОм
• 1000 В: ±5% до 200 ГОм, ±20% до 2 ТОм
• 500 В: ±5% до 100 ГОм, ±20% до 1 ТОм
• 250 В: ±5% до 50 ГОм, ±20% до 500 ГОм
• Защита: 2% защита от ошибок Утечка 500 кОм при нагрузке 100 МОм
• Диапазон отображения: Цифровой дисплей (3 цифры) ) от 10 кОм до 15 ТОм, аналоговый дисплей от 100 кОм до 1 ТОм
• Ток короткого замыкания/зарядки: 3 мА при 5 кВ
• Время зарядки конденсатора: <3 секунды на мкФ при от 3 мА до 5 кВ
• Время разряда конденсатора: <120 мс на мкФ для разряда от 5000 В до 50 В
• Измерение емкости (выше 500 В): от 10 нФ до 50 мкФ (зависит от испытательного напряжения)
• Погрешность измерения емкости (23 °C): ±5% ±5 нФ
• Погрешность выходного напряжения (от 0 °C до 30 °C): +4 %, -0% ±10 В от номинального испытательного напряжения при нагрузке 1 ГОм
• Диапазон измерения тока: от 0,01 нА до 5 мА
• Погрешность измерения тока (23 °C): ±5 % ±0,2 нА при всех напряжениях.
• Подавление помех: 1 мА (среднеквадратичное значение) на испытательное напряжение 250 В, максимум до 2 мА.
• Диапазон таймера: отсчитывает до 99 минут с начала тест
• Режимы тестирования: Авто ИК
• Диапазон вольтметра по умолчанию: 50-600 В переменного или постоянного тока Точность (23 ºC) + или -2% + или -1 В
• Рабочая температура: от -20 °C до 50 °C
• Температура хранения: от -25 °C до 65 °C
• Пылевлагозащита (крышка закрыта): IP65

>

• Влажность: относительная влажность 90 % без конденсации при 40 °C
• Безопасность: соответствует требованиям IEC61010-1 CATIV 600 В
• ЭМС: соответствует требованиям IEC61326- 1
• Размеры: 305 x 194 x 360 (мм) (12 x 7,6 x 14,2 дюйма)

Тестер сопротивления изоляции Megger 5 кВ разработан специально, чтобы помочь вам с испытанием и обслуживанием высоковольтного электрооборудования. Корпус невероятно прочный и удобный для переноски, он изготовлен из прочного полипропилена и имеет класс защиты от проникновения влаги IP65. Кроме того, номер модели указан на обеих сторонах корпуса для облегчения идентификации в магазинах или транспортных средствах.

Прибор оснащен большим легко читаемым ЖК-дисплеем с подсветкой, что делает его одинаково пригодным для использования как при ярком, так и при ярком освещении. солнечный свет и плохо освещенные помещения. Отображаемая информация включает сопротивление, напряжение, ток утечки, емкость, состояние батареи и постоянную времени. Кроме того, прошедшее время теста постоянно отображается, что устраняет необходимость в отдельных таймерах.

Прибор может проводить тестирование при питании от сети или встроенной перезаряжаемой батареи, что является большим преимуществом, когда условия на месте неизвестны. или требуется долгосрочное тестирование.

Элементы управления прибора четкие и недвусмысленные, а руководство по быстрому запуску включено в крышку прибора, устраняя необходимость носить громоздкие руководства в условиях площадки.

Прибор оснащен защитным терминалом для повышения точности. Защитный измерительный провод входит в стандартную комплектацию прибора.

Чтобы еще больше повысить гибкость прибора, MIT510/2 имеет возможность устанавливать испытательное напряжение с шагом от 250 В до 5000 В, что позволяет избежать затрат. из нескольких тестеров сопротивления изоляции для удовлетворения потребностей вашего приложения.

Тестер IR разработан в соответствии с самыми высокими стандартами безопасности и соответствует требованиям EN61010. Кроме того, прибор измеряет напряжение на клеммах, и если оно выше 50 В, прибор отображает предупреждение о высоком напряжении и блокирует тестирование. В конце теста прибор автоматически разрядит энергию, переданную оборудованию во время фазы теста.
