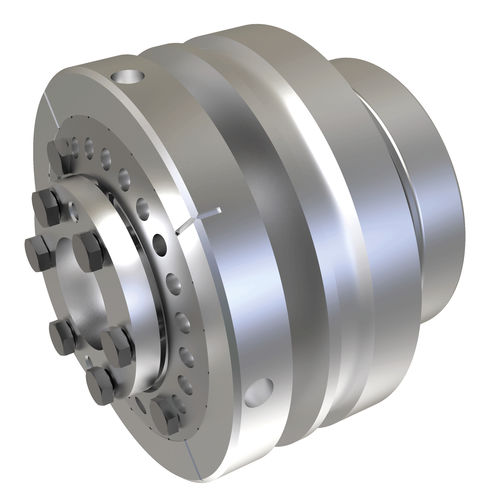

представляет собой предохранительную муфту с принудительной блокировкой, фиксацией или отключением, основанную на принципе шариковой выемки. Сцепление защищает трансмиссию от недопустимо высоких скачков крутящего момента, которые могут возникнуть из-за непредвиденной блокировки. Функция при выключении/синхронизация. При превышении заданного крутящего момента (состояние перегрузки) муфта выключается и остаточный крутящий момент составляет ок. 5 — макс. Прикладывается 15 % заданного крутящего момента. После устранения перегрузки сцепление автоматически включается в фиксирующее положение. Характеристики продукта Область применения Технологии общего привода Техника автоматизации Станки Упаковочные машины Печатные и бумагоделательные машины Пищевая техника Конвейерная техника Производство напитков Поведение при перегрузке и разрыве нагрузки Конструкция Принудительная блокировка с фиксацией Повторное зацепление Автоматическое повторное зацепление каждые 15° (с фиксацией) Автоматическое повторное зацепление после 360° (синхронно) Монтаж и обслуживание Бесступенчатая регулировка крутящего момента Температура Диапазон температур от -20° C до 80° C Преимущества Без люфта Высокая точность отключения и повторения Высокая жесткость на кручение
Технические характеристики
ХарактеристикиРаботамеханическаяДругие характеристикибезопасность , с разделением нагрузки, безлюфтовый, с муфтой, компактныйКрутящий момент
Макс.: 1500 Нм (1106,3432 фунт-фута)
Мин.: 5 Нм (3,6878 фут-фунтов)
Диаметр
Макс.: 2,5 мм (0,1 дюйм)
Мин.: 1,2 мм (0,05 дюйма)
Скорость вращения
Макс.: 4000 об/мин (25132,74 рад/мин-1)
Мин.: 800 об/мин (5026,55 рад/мин-1)
