Гравировочный станок DIY с гальвосканером Sino galvo для эффективной и сверхбыстрой маркировки/гравировки металла с различными лазерными излучателями.
Лазерная резка алюминия 0,5-0,75 мм с 50-ваттным излучателем Raycus
0,75 мм лазерная резка алюминия
Вариант 1
Скорость лазера 800 мм /сек
100% мощность
35 повторов
Вариант 2 (6 петель)
Скорость 5 мм /сек
100% мощность
+ параметры очистки +
Скорость 5000 мм /сек
Мощность 35%
Лазерная гравировка PLA пластиков
- Работает с бесплатным программным обеспечением EzCad FREE.
- Ультра — быстрая гравировка (до 1000 мм / сек).
- Портативный.
- Полностью 3D-печатный.
- Свет.
Впечатляющие результаты лазерной гравировки/маркировки с помощью гальвосканера DIY
Цветная лазерная гравировка «оттенков цвета» (YETI) на титане!
Промышленный инструмент для лазерной маркировки — полностью 3D-печатный лазерный гравировальный / маркировочный станок.
Лазерная маркировка алюминия
2D лазерная гравировка (маркировка) внутри 6 мм прозрачного акрила с помощью гальвосканера
Оригинальный акриловый значок.
Знак «Yes You Can» из акрила/плексигласа.
Зеркальная гравировка (маркировка) с помощью гальволазерной маркировочной системы DIY.
Резка тонкого металла (0,5 мм — латунь, алюминий) с помощью гальвосистемы (гальвоголовка SINO).
Фотогравировка внутри прозрачного акрила — гравировка внутри материала.
Фотогравировка на PLA пластике с использованием 4 ваттного DPSSL!
Удивительное фото на пластике (PLA).
Лазерная гравировка по окрашенному стеклу — фото.
Фотогравировка внутри толстого 25 мм (1″) прозрачного акрила

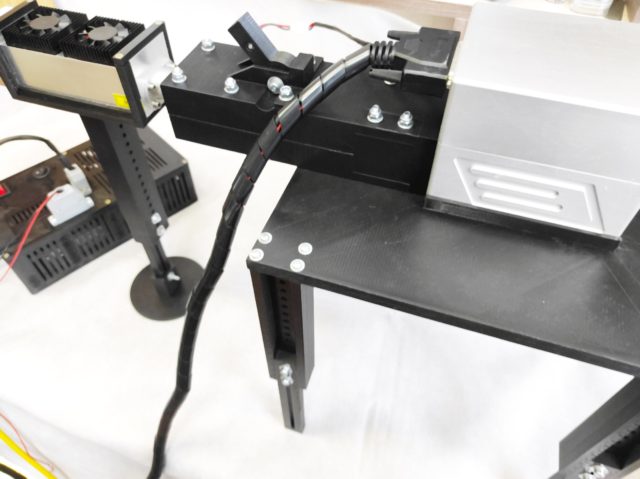

Мы предлагаем 4 типа гальвогравировальных/маркировочных станков DIY с различными лазерными излучателями (выходная мощность 4-50 реальных ватт):
Компоненты — получите все необходимое для начала работы.
1. Лазерный излучатель с лазерным драйвером (лазерные излучатели или Raycus)
2. Гальвосканер (гальвоголовка Sino)
3. Держатель для гальвосканера (3d-печать).
4. Контроллер для гальво (BJJCZ LMCV4-FIBER-M)
5. AC/DC для лазера (110-220 В)
6. AC/DC для гальво (110-22v)
7. Фокусирующая линза для гальво (тета-линза)

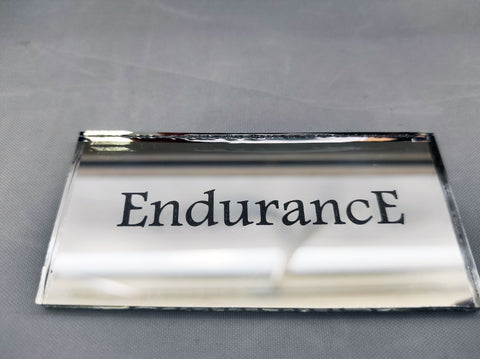

Зеркальная гравировка с использованием гальвосканера.
Идеальный лазерный маркировочный / гравировальный станок для вашего бизнеса. Доступнее, чем что-либо на рынке.
Маркируйте бирки для вашего производства.

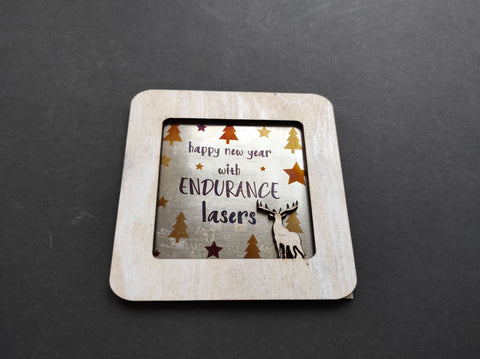

Цветная гравировка титана (выполнена на гальвосканере DIY)

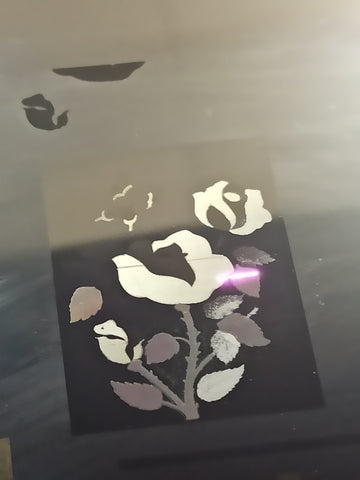

Цветная гравировка на нержавеющей стали — цвета «YETI».
Черная гравировка на нержавеющей стали — передовой инструмент маркировки.
Гравировка на коже + резка кожи
Резка алюминия толщиной 1 мм с помощью 30-ваттного лазерного излучателя Raycus
Резка металла с помощью 30-ваттного лазерного излучателя Raycus
Резка нержавеющей стали 0,5 мм волоконным лазером мощностью 30 ватт
Лазерная резка алюминия 0,5 мм
Лазерная резка 0,5 мм латуни (глубокая маркировка)
0,5 мм лазерная резка меди (маленькая форма сердца)
Лазерная гравировка камня (скала, гранит)
Технические характеристики 4 ваттного DPSS
| Пункты спецификации | Тестирование |
| Частота ретрансляции | 19,01 кГц |
| Длительность импульса | 7.2ns |
| Средняя мощность | 4.27W |
| Стабильность пр. мощности (более 4 часов) | 0.585% |
| Поперечный режим | Многомодовый |
| Диаметр луча | ~6 мм |
| Расходимость луча, полный угол | <1,5 мрад |
| Высота луча от основания | 16,5 мм |
| Размеры лазерной головки | 297×45×53,8 мм3 |
| Вес лазерной головки | 0,86 кг |
| Источник питания | 12В/25А ПОСТОЯННОГО ТОКА |
| Встроенный драйвер | PSU-FL-OEM |
Технические характеристики 10 ватт DPSS
20-50 ватт оптоволокно Raycus технические характеристики
| Модель | RFL-P20QB | RFL-P30QB | RFL-P50QB |
| Длина волны (нм) | 1060~1085 | 1060~1085 | 1060~1085 |
| Поляризация | Случайная | Случайная | Случайная |
| Оптический изолятор | Да | Да | Да |
| Номинальная средняя выходная мощность (Вт) | ≥20 | ≥30 | ≥50 |
| Энергия одиночного импульса (мДж) | 1@20кГц | 1@30кГц | 1@50кГц |
| Качество луча（M2） | <1.5 | <1.5 | <1.6 |
| Диаметр луча（мм） | 7±1 | 7±1 | 6～8 |
| Длительность импульса（ns） | <120@20кГц | <120@20kHz | <150@50kHz |
| Частота повторения импульсов（кГц） | 20-60 | 30-60 | 50-100 |
| Перестраиваемость выходной мощности（%） | 10-100 | 10-100 | 10-100 |
| Длина выходного оптоволоконного кабеля（м） | 2.0 | 2.0 | 2.0 |
| Рабочее напряжение（VDC） | 24±1 | 24±1 | 24±1 |
| Потребляемая мощность（20℃）（W） | 200@20℃ | 300@20℃ | 340@20℃ |
| Охлаждение | Принудительное воздушное охлаждение | Принудительное воздушное охлаждение | Принудительное воздушное охлаждение |
| Размеры Ш×Д×В (мм) | 215×286×95 | 215×286×95 | 260×391×120 |
| Рабочая температура（℃） | 0℃～40℃ | 0℃～40℃ | 0℃～40℃ |
| Температура хранения（℃） | -20℃～60℃ | -20℃～60℃ | -20℃～60℃ |
| Влажность（%） | ≤80% | ≤80% | ≤80% |
ПЕЧАТНАЯ ПЛАТА DIY. Создавайте собственные печатные платы с помощью гальвогравировальной системы DIY.
Вы получаете все необходимое, чтобы сразу же начать процесс лазерной маркировки/гравировки!
Что внутри набора:
Sino galvo
Провода для подключения гальванометра
Плата управления для Sino Galvo
Блоки питания для гальванометра и платы управления
Корпус для блоков питания и платы управления
Телескоп (только DPSS)
Крепление DPSS к гальванометру
Разъем для подключения DPSS к плате
Линза гальванометра
Столешница гальванометра
Ножки стола
Стойка DPSS
Пилотный лазер (красный лазер для определения области гравировки).
Как определить, какие параметры нужны для резки или гравировки?
При гравировке есть несколько основных параметров, которые влияют на качество:
— Мощность
— Скорость
— Плотность заполнения
— Частота импульсов
— Количество проходов.
Эти параметры специфичны для каждого лазера и материала. В случаях, когда вы в основном работаете с одним станком и с одним материалом, в выборе параметров нет ничего сложного. Вам нужно один раз определить оптимальные параметры, а затем использовать их всегда.
Если же вам часто приходится иметь дело с новыми материалами, то определение параметров займет у вас много времени. Для автоматизации этого процесса можно использовать подобные таблицы.
Используя нашу таблицу, вы можете одновременно протестировать 100 параметров гравировки с плотностью заполнения 0,02 мм.
По оси X изменяется мощность от 10% до 100% (шаг 10%)
По оси Y изменяется скорость от 600 мм/с до 3300 мм/с (шаг 300 мм/с).
После завершения работы станка, вы получите готовые примеры для 100 режимов, из которых вы легко сможете выбрать тот, который подходит для вашего конкретного случая.
Некоторые параметры лазерной гравировки / резки
Модуль DPSSL мощностью 4 Вт
| Материал | Скорость мм / сек | Мощность, % | Петли |
| Черный PLA пластик | 1800 | 70 | 1 |
Модуль DPSSL мощностью 10 Вт
| Материал | Скорость мм / сек | Мощность, % | Петли |
| Черный PLA пластик | 1500 | 50 | 1 |
| Гранит | 250 | 100 | 1 |
| Гравировка внутри 4 мм прозрачного акрила | 500 800 | 50 50 | 4 4 |
| Удаление черной краски со стекла | 600 | 40 | 3 |
| Ювелирные изделия (серебро, золото, палладий) | 500 | 30 | 1-2 |
Лазерный излучатель Raycus мощностью 30 ватт
| Материал | Скорость мм / сек | Мощность, % | Петли | Частота |
| 2D акриловая лазерная гравировка внутри (25 мм) | 800 | 100 | 3 | 60 |
| Чистый алюминий | 2000 | 100 | 1 | 60 |
Установка клиента (модернизированная с камерой)
