Описание

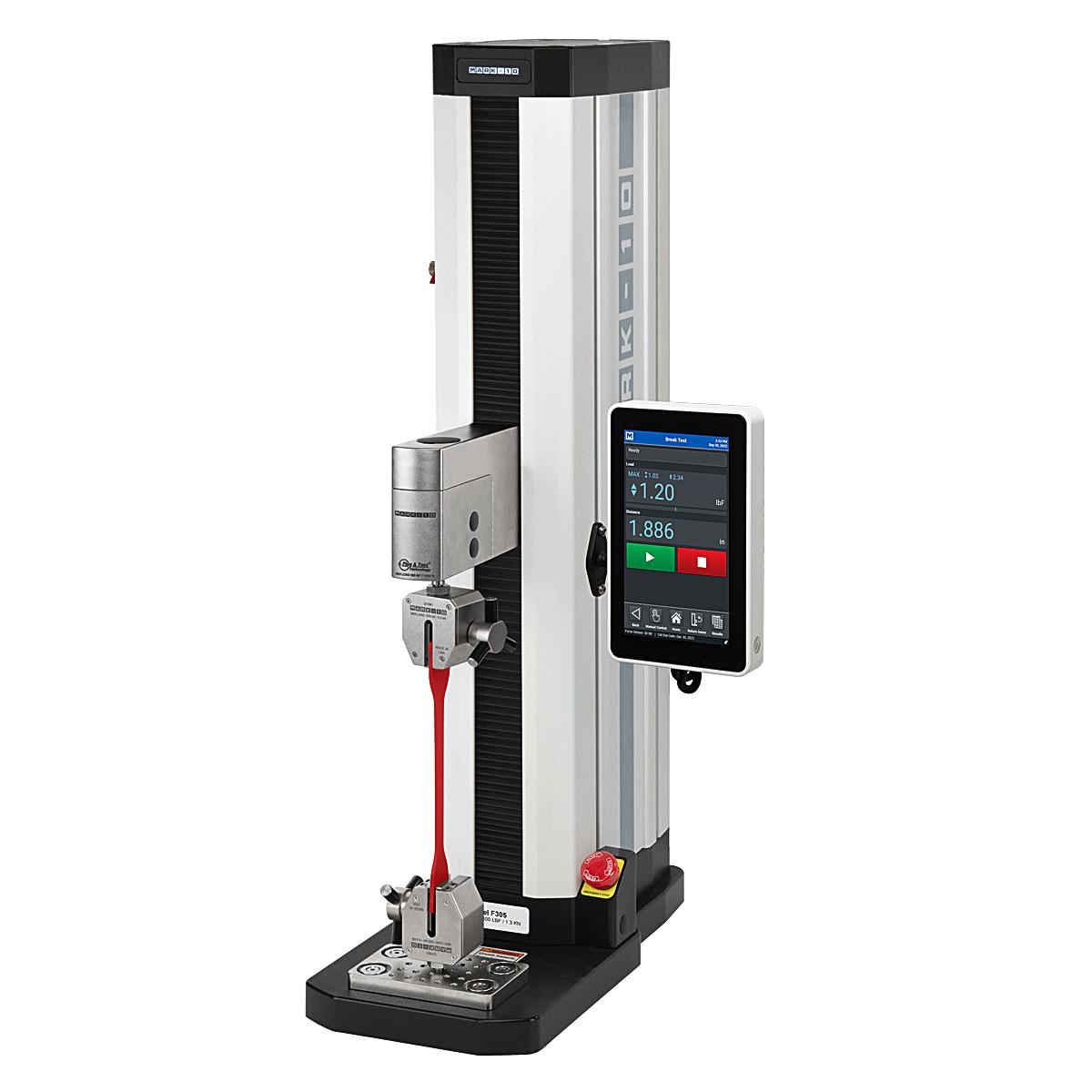

Испытательные рамы серии F с EasyMESUR® предназначены для проведения широкого спектра испытаний на растяжение и сжатие, включая испытания на разрыв, циклические испытания, испытания на предельную нагрузку или расстояние, удержание нагрузки, испытания на среднее усилие и многое другое.
Настройте и проведите тесты, экспортируйте результаты и создайте отчет с помощью встроенного простого в использовании интерфейса с сенсорным экраном — ПК или датчик усилия не требуются. Для уникальных потребностей запустите тестер с ПК с помощью собственного пользовательского приложения, использующего библиотеку последовательных команд EasyMESUR®.
Настройка образца и точное позиционирование очень просты благодаря доступному руку в качестве ориентира, нажимайте и тяните датчик силы или тензодатчик, чтобы перемещать траверсу с переменной скоростью.
Разработанный на основе модульной функциональной платформы, рабочий экран EasyMESUR® может быть организован с большими , простые элементы управления — или настроить для более сложных приложений с выбором дополнительных функций, включая измерение расстояния, построение графиков, езду на велосипеде и многое другое. Приобретайте функции и пакеты во время заказа или активируйте их на месте с помощью кодов активации. Все тестеры поставляются в 160-часовом режиме оценки, в котором доступны все функции.
Большие размеры хода, зазора и глубины подходят для образцов различных форм и свойств. Модульная механическая конструкция обеспечивает одно- и двухстоечные удлинители для крупногабаритных образцов.
Выбор вертикальной или горизонтальной ориентации, а также широкий диапазон возможностей датчика силы и обширный набор захватов и приспособлений.
Технические характеристики
- Диапазон: 500 фунтов силы / 2,2 кН
- Точность: ±0,1 % от полной шкалы
- Детали: Жесткая и точная конструкция
Исключительно жесткая рама имеют нестандартные конструкции экструзии, разработанные для обеспечения жесткости. Заводская компенсация испытательных рам и датчиков силы обеспечивает точность позиционирования ±0,006 дюйма / 0,15 мм при любой нагрузке и в любом положении.
Удобная модульная конструкция
Основания рамы можно снять для установки удлинителей колонн и альтернативных конфигураций монтажа. Большая часть электроники размещена в автономном корпусе, к которому легко получить доступ и при необходимости заменить. Встроенные Т-образные пазы вдоль колонны позволяют устанавливать надстройки.
Концевые выключатели
Твердотельные верхние и нижние концевые выключатели можно использовать в качестве контрольных пределов или исключений при тестировании. Двойные линейки облегчают размещение переключателя.
Бесшовный интерфейс датчика силы
Интеллектуальные датчики силы серии FS05 монтируются непосредственно на траверсу моделей F105, F305, F505 и F505H без каких-либо соединительных кабелей. Доступны диапазоны от 0,12 до 500 фунтов силы [от 0,5 Н до 2,5 кН]. Точность до ±0,1% от полной шкалы.
Датчики силы S-образного типа серии FS06 устанавливаются на модели F105, F305, F505 и F505H и рекомендуются при использовании тяжелых и громоздких захватов. Доступны диапазоны от 50 до 500 фунтов-силы [от 250 Н до 2,5 кН].
Простая в обслуживании электроника
Большая часть электроники размещена в интегрированном модуле, который легко заменяется без специальных инструментов или процессов.
