Описание

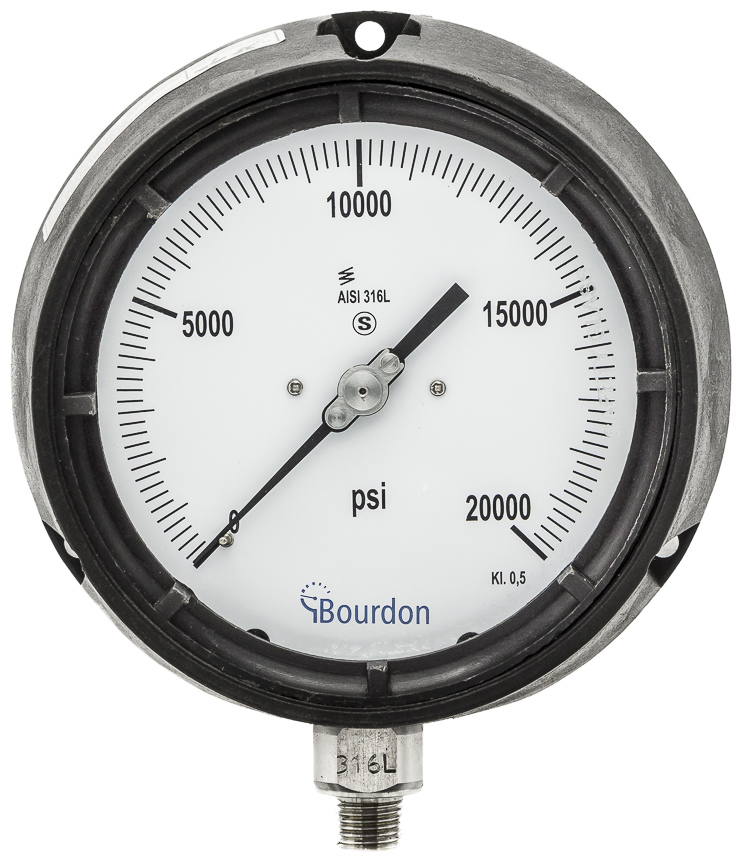

Манометр серии Bourdon AHG6 представляет собой манометр типа Бурдона с деталями, контактирующими с рабочей средой, из нержавеющей стали AISI 316L и полипропиленовым корпусом с измерительной системой из нержавеющей стали. Прочная передняя конструкция манометра включает в себя перегородку, расположенную между сенсорной системой, окном и задней частью для сброса давления, что повышает безопасность.
Прибор AHG6 соответствует стандарту ASME B40.100. Он подходит для газа высокого давления, а также для агрессивных или опасных сред.
Технические характеристики
Характеристики
- Погрешность ±0,5 % от полной шкалы
- Номинальный размер 4,5 дюйма
- Диапазон давлений от переменного тока до 20 000 фунтов на квадратный дюйм
- Рабочее давление 75 % от значения шкалы диапазон
- Пределы избыточного давления:
- ≤100 бар: 125 % от максимального значения шкалы.
- >от 100 до ≤600 бар: 115 % от максимального значения шкалы.
- Пределы превышения давления:
- ≤100 бар: 125 % от максимального значения шкалы
- >100–600 бар: 115 % от максимального значения шкалы
- li>
- >600–1600 бар: 110 % от максимального значения шкалы.
- Сплошной передний манометр с задней частью сброса давления.
- Нержавеющая сталь, смачиваемая жидкостью. части
- Версии с сухим и заполненным жидкостью
- Степень защиты IP 65
