Описание семейства продуктов
- Защитные окна для систем машинного зрения
- Окна отличаются исключительной твердостью поверхности и химической стойкостью
- Доступны фильтры с резьбой от M25,5 до M62,0

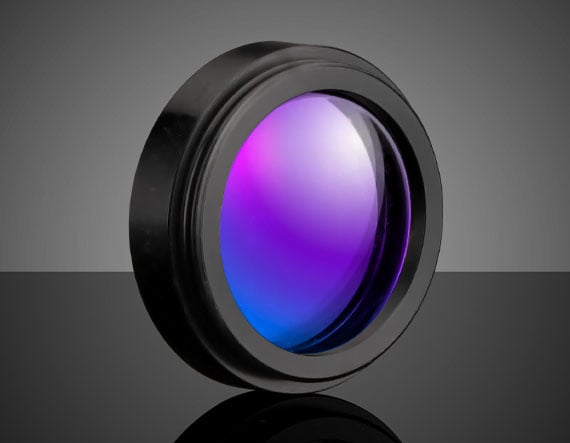

Сапфировые окна с креплением Machine Vision устанавливаются в прочный корпус из анодированного алюминия с общей резьбой для фильтров, что упрощает интеграцию с большинством объективов для обработки изображений. Окна в креплении изготовлены из прочного сапфира, что делает их идеальными для суровых условий эксплуатации из-за чрезвычайной твердости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к обычным химическим кислотам и щелочам. Сапфировые окна с креплением машинного зрения имеют как наружную, так и внутреннюю резьбу, что позволяет комбинировать их с другими установленными фильтрами или поляризаторами. Окна без покрытия применимы в диапазоне пропускания от 330 до 5500 нм, что делает их идеальными для приложений машинного зрения в УФ, видимом и инфракрасном спектрах.
Технические характеристики
Abbe Number (vd): 72.24 Axis Orientation: Random Bevel: Protective as needed Birefringence (no-ne): 0.008 for Visible Light Orthogonal to Optical Axis Clear Aperture (%): &ge,90 Clear Aperture CA (mm): 25.2 Diameter (mm): 28.00 +0/-0.20 Thickness (mm): 1.50 ±,0.10 Coating: Uncoated Coefficient of Thermal Expansion CTE (10-6/C): 8.8 Density (g/cm3): 3.97 Edges: Fine Ground Index of Refraction nd: 1.77 Knoop Hardness (kg/mm2): 1900 Parallelism (arcmin): &le,3.5 Poisson’s Ratio: 0.27 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Sapphire (Al2O3) Surface Flatness (P-V): 2&lambda, (typical) Surface Quality: 80-50 Type: Protective Window Wavelength Range (nm): 330 — 5500 Young’s Modulus (GPa): 435 Filter Thread: M30.5 x 0.50 Mount Diameter (mm): 32.50 Mount Thickness (mm): 7.0
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
