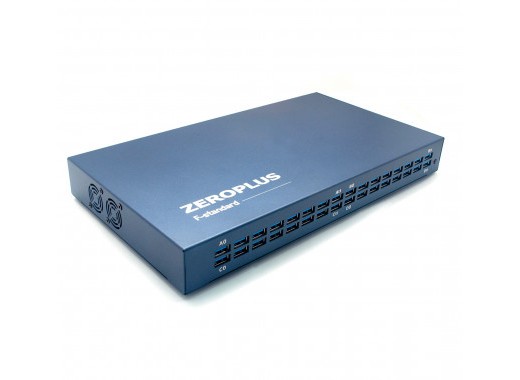

Zeroplus LAP-F164512M — это 64-канальная версия серии LAP-F1 от Zeroplus, имеющая минимальную глубину памяти 512 Мбит на канал. Эти логические анализаторы серии LAP-F1 представляют собой многофункциональные логические анализаторы на базе ПК, которые обеспечивают высокую частоту дискретизации, большое количество каналов и большое количество каналов в одном приборе.
Общие сведения
Все Логические анализаторы серии LAP-F1 работают в 32- и 64-разрядных версиях Windows. Кроме того, аппаратное обеспечение этого анализатора включает высокопроизводительный чип FPGA Xilinx и эксклюзивные активные датчики, которые повышают точность и стабильность выборки. Обширная библиотека протоколов состоит как минимум из 110 декодеров протоколов. Кроме того, доступны различные опции, такие как «прямая потоковая передача данных» и декодирование eMMC. Опция «свертывания каналов» теперь включена в стандартную комплектацию, что позволяет объединять память нескольких неактивных каналов для увеличения глубины памяти. Кроме того, доступно соединение USB 3.0 для быстрой передачи данных.
Пользовательский интерфейс
Пользовательский интерфейс программного обеспечения серии LAP-F1 аналогичен интерфейсу серии LAP-C, поскольку он также обеспечивает легкую отладку, но имеет современный черный вид. Доступ ко всем функциям осуществляется из главного меню, а избранные функции также можно ввести непосредственно из настраиваемой панели значков прямого доступа. Знакомые настройки канала и триггера занимают левую часть экрана, а правая панель управления обеспечивает доступ к наиболее распространенным настройкам сбора данных. Нижняя часть экрана предоставляет доступ к вспомогательным окнам анализа. Изображение пользовательского интерфейса показано ниже.
Модели
Модели серии LAP-F1 различаются в основном по глубине памяти и каналам. Ниже представлен удобный обзор отличий всех моделей.
Модель Каналы Объём памяти [Мбит] Цена LAP-F140512M 40 512 Мбит (40 каналов)
1 Гбит (16 каналов) 4518,18 € 4 518,18 Искл. НДС LAP-F16464M 64 64 Мбит (64 канала)
128 Мбит (32 канала)
256 Мбит (16 каналов)
512 Мбит (8 каналов)
1Гбит (4 канала) 4000 4000,00 евро Искл. НДС LAP-F164256M 64 256 Мбит (64 канала)
512 Мбит (32 канала)
1 Гбит (16 каналов) 5527,27 5 527,27 € Не вкл. НДС LAP-F16464M 64 512 Мбит (64 канала)
1 Гбит (32 канала) 6063,64 6 063,64 € Не вкл. Характеристики серии НДС LAP-F1 Полоса пропускания 200 МГц Разрешение по вертикали 12 бит, 2,44 мВ/шаг Входное сопротивление от 190 до 500 кОм (+10 %) Входная емкость от 4,3 до 8,2 пФ (+ 2 пФ) Операционная система Windows 8.1 и 7 32 и 64 Разъем USB 3.0 (предпочтительно), USB 2.0 (совместим) Размеры 322 x 180 x 38 мм Вес ~4,1–4,4 кг
Для получения дополнительной информации обратитесь к руководству и техническому описанию.
Серия LAP-F1 важна. функции программного обеспечения
Модели серии LAP-F1 содержат множество функций программного обеспечения, и в этой таблице показаны некоторые из наиболее важных функций программного обеспечения.
Добавить полосы Автосохранение Автозапуск Автоматические обновления Соединение DSO Сжатие файлов Экспорт файлов Общее описание программного обеспечения Несколько Языки Просмотр памяти Навигатор Список пакетов До/после запуска Декодеры протоколов (>110) Триггеры протокола (HW) Активность сигнала в реальном времени Список состояний и представление формы сигнала Статистика Информация трассировки Задержка запуска События запуска Вход/выход триггера Метка триггера Счетчик проходов триггера Уровень последовательности триггера Форма волны триггерного напряжения и настройка пользовательского интерфейса Масштабирование и панорамирование
Дополнительную информацию об этих и других функциях можно найти на веб-странице программного обеспечения Zeroplus.
Дополнительную информацию о различных декодерах протокола можно найти на протоколе Zeroplus. веб-страницу декодеров.
Функции программного обеспечения серии LAP-F1 можно загрузить с веб-страницы загрузки программного обеспечения Zeroplus.
Аксессуары
В комплект поставки входят логические анализаторы серии LAP-F1. с зависит от их количества каналов. В таблице ниже указано все содержимое упаковки.
Каналы4064 Компакт-диск с драйвером, программным обеспечением и руководством11 Датчики eMMC44 Входной датчик eMMC11 Кабель USB 3.0 (тип AA, 32,5 см)2537 Пара сигнального кабеля/заземляющего кабеля4064 Зажимной разъем80128 USB Кабель 3.0 PC-LAP F111 Кабель BNC11 Шнур питания11 Кабель питания11 Опции
Все варианты с синим текстом содержат кликабельную ссылку на продукт. Эти опции можно включить в комплект устройства или заказать позже.
Программное обеспечение Благодаря специальным зондам eMMC и 32 каналам на частоте 2 ГГц eMMC можно полностью декодировать и запускать. Также включена опция длительной записи. eMMC5.0/SD3.0 2561,98 €2561,98 Искл. Информация об НДС Добавить в корзину При долгосрочном приобретении устройство может осуществлять потоковую передачу непосредственно на компьютер в течение очень долгого времени, например, для записи в тестах. Рекорд за долгое время 1 487,6 € 1 487,60 Искл. Информация об НДС В корзину Аксессуары Стандартные зонды 65 65,00 € Искл. Информация об НДС В корзину Зонды низкого напряжения 65 65,00 € Искл. Информация об НДС В корзину Датчики с отрицательной логикой 65 65,00 € Искл. Информация об НДС В корзину Датчики eMMC 79 79,00 € Искл. Информация об НДС Добавить в корзину
