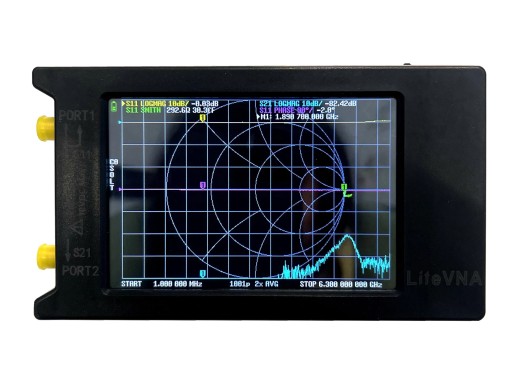

LiteVNA — это портативный векторный анализатор цепей от 50 кГц до 6,3 ГГц, конструкция которого основана на NanoVNA и SAA2. Этот ВНА предназначен для измерения коэффициентов отражения и передачи оборудования без необходимости использования большого анализатора. LiteVNA использует один смеситель, который позволяет проводить измерения S11 и S21 посредством радиочастотного переключения, а также измерения TDR/DTF посредством вычислений IFFT.
Анализатор оснащен сенсорным дисплеем с диагональю 3,95 дюйма, который может отображать измерения в 10–1001 точках данных. Кроме того, анализатор имеет встроенный аккумулятор емкостью 2000 мАч и может быть подключен к телефону Android или ПК. Подключение к телефону или ПК позволяет управлять анализатором и отображать результаты измерений. Технические характеристики Диапазон частот 50 кГц — 6,3 ГГц Динамический диапазон >,70 дБ (<,3 ГГц)
>,50 дБ (&ge,3 ГГц) Минимальный уровень шума S11 <,-50 дБ (<,3 ГГц)
<,- 40 дБ (≥3 ГГц) Стабилизация частоты 550 точек/с Точки развертки 10–1001 точек (устройство)
1–1024 точек (USB) Дисплей Сенсорный ЖК-экран TFT 3,95 дюйма (480×320) ) PowerLi-полимерный аккумулятор емкостью 2000 мАч (зарядка от USB) Поддержка LiteVNA — это работающий проект. Дополнительную информацию и обсуждения можно найти на странице Wiki. Аксессуары
В комплект поставки LiteVNA по умолчанию входят:
- USB-кабель
- 2x 30 см SMA MALE-MALE RF-кабель SS405
- Калибровочный комплект SMA MALE ОТКРЫТЫЙ
- Калибровочный комплект SMA MALE SHORT
- Калибровочный комплект SMA MALE НАГРУЗКА
- Разъем SMA FEMALE-FEMALE
