Линейный модуль 5101.30H-300
Линейный стол типа 5101.30 в прецизионной конфигурации с рабочим диапазоном 300 мм является образцом прецизионной технологии серии 5101.
- прецизионный шарико-винтовой механизм
- привод и компоненты направляющих, отрегулированные и управляемые вручную с помощью современных измерительных технологий
- монтаж приводного винта без люфта
- использование направляющих с низким коэффициентом трения обеспечивает оптимальную точную настройку благодаря высокой воспроизводимости минимального шага системы
- использование снятых напряжений, высокоэластичных материалов гарантирует высокую стабильность системы и долгий срок службы
- прочные поверхности благодаря гальванической обработке натуральным анодированием
Спецификации:
Диапазон перемещения [мм]: | 300* |
Материал (основание/ползун): | Алюминий |
Ход винта [мм]: | 2 |
Макс. нагрузка Fz↓ [Н]: | 6880 |
Мин. крутящий момент привода [Нм]: | 0.6 |
Жесткость [«/Нм]: | 0.7 |
Вес [кг]: | 11 |
* опционально: увеличенный или уменьшенный диапазон перемещения
Прецизионные конфигурации:
 | |||
Точность [мкм]: | (+/-) | 10 | по запросу |
Повторяемость (однонаправл.) [мкм]: | (+/-) | 2 | по запросу |
Ошибка реверса [мкм]: | 6 | по запросу | |
Плоскостность [мкм]: | (+/-) | 3.5 | 3.5 |
Прямолинейность [мкм]: | (+/-) | 3.5 | 3.5 |
Рыскание [» ]: | (+/-) | 2.5 | 2.5 |
Тангаж [» ]: | (+/-) | 3.5 | 3.5 |
Крен [» ]: | (+/-) | 2.5 | 2.5 |
Размеры [мм]:
A: | B: | C: | D: | H: |
151 | 150 | 150 | 475 | 75 |
Конфигурации для конкретных применений:
- подходит для вакуума
- антимагнитный
- радиационно-стойкий
- в черном исполнении
Модульная индивидуальная конфигурация:
- в многоосевые системы
- с индивидуальным диапазоном перемещения
- с заказным рисунком отверстий

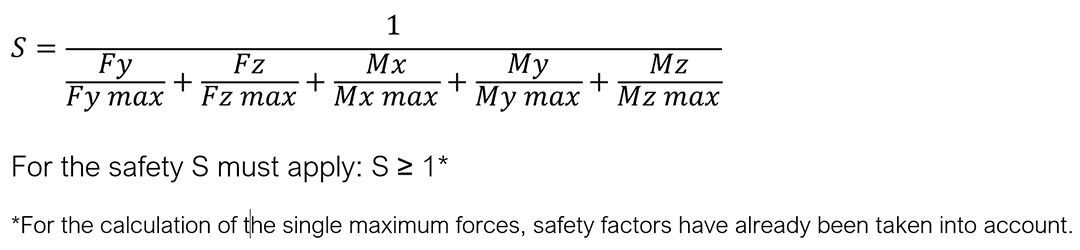

Максимальная нагрузка:
Fx [Н]: | 150 |
Fy [Н]: | 600 |
Fz↑ [Н]: | 6880 |
Fz↓ [Н]: | 6880 |
Mx [Нм]: | 380 |
My [Нм]: | 280 |
Mz [Нм]: | 82 |
** z: расстояние от монтажной поверхности до центра тяжести груза [м]
Аксессуары:
Двигатели: | 2-/3-/5-фазн. |
Маховики: | 0056 |
Редукторы: | 2056.05 |
2056.10 | |
2056.20 | |
Концевые выключатели: | в комплекте |
Регулируемые концевые выключатели: | опция |
Нулевая точка: | 9100 |
Энкодер: | инкрементальный |
абсолютный | |
Система управления: | 9300 |
