LibreVNA — это векторный анализатор цепей на базе USB с открытым исходным кодом и двумя портами. VNA — это радиочастотный интерфейс с некоторой вычислительной мощностью, но все остальное обрабатывается в приложении для ПК. Печатная плата имеет 3 АЦП и FPGA для всей обработки сигналов. Он способен выполнять двухпортовые измерения по 10 000 точек в течение одной секунды и имеет эффективный динамический диапазон 100 дБ.
Благодаря двум измерительным портам этот векторный анализатор цепей можно использовать для измерения полного набора коэффициентов отражения и передачи (S11/S12/S21/S22). Хотя аппаратное обеспечение LibreVNA спроектировано как VNA, общая аппаратная архитектура настолько похожа на архитектуру анализатора спектра, что также можно выполнять простые двухканальные измерения спектра.
Важные замечания Поскольку это VNA с открытым исходным кодом, в его конструкции имеются некоторые ограничения. Эти замечания заключаются в следующем:
Из-за некоторых структурных ограничений изоляция S12 на 10 дБ хуже, чем у параметра S21. Выше 3 ГГц производительность снижается с увеличением частоты, в результате чего изоляция портов составляет всего 50 дБ на частоте 6 ГГц. Кроме того, ниже 1 МГц производительность снижается с уменьшением частоты, а эффективный динамический диапазон уменьшается до 70 дБ при 100 кГц. Выходная мощность может уменьшаться, когда частота ниже 1 МГц или выше 3 ГГц.
В этом ВАЦ использование калибраторов более высокой точности позволяет повысить точность измерений.
В целом, это мощный анализатор цепей с ограниченным бюджетом. Однако его не следует рассматривать как альтернативу высокопроизводительному векторному анализатору цепей, такому как SNA5002A из серии Siglent SNA5000A.
Технические характеристики Технические характеристики векторного анализатора Диапазон частот 100 кГц – 6 ГГц Тестовые порты 2 Выходная мощность -40 дБм – 0 дБм Точность частоты Точки измерения 2 — 4501 Полоса измерения 10 Гц — 50 кГц Динамический диапазон > 95 дБ (
> 50 дБ (Параметры измерения S11, S21, S12, S22 Импеданс 50 Технические характеристики генератора сигналов Диапазон частот 100 кГц — 6 ГГц Выходная мощность -40 дБм — 0 дБм Технические характеристики анализатора спектра Диапазон частот 100 кГц — 6 ГГц Входная мощность Полоса разрешения 13 Гц — 112 кГц Фазовый шум -103 дБн/Гц (1 ГГц, отстройка 10 кГц) Источник питания 5 В постоянного тока, 1,5 A (разъем USB или разъем 3,5 мм) Поддерживаемые ОС Windows, Linux, MacOS Размеры 122 x 98 x 16 мм Аксессуары

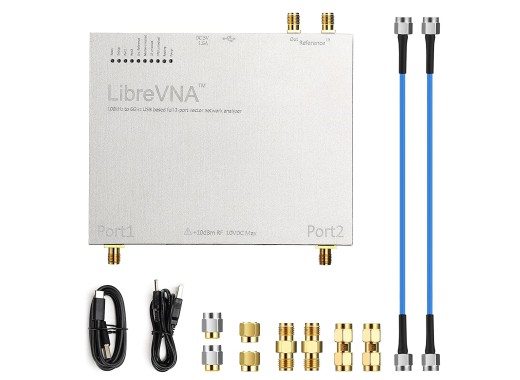

По умолчанию LibreVNA поставляется с:
- Кабель USB-USB
- USB-USB- Кабель C
- 2x 30 см SMA «папа-папа» SS405 Радиочастотный кабель
- Калибровочный комплект SMA «папа» — ОТКРЫТЫЙ
- Калибровочный комплект SMA «папа» — КОРОТКИЙ
- 2x SMA калибровочный комплект «папа» — НАГРУЗКА
- 2x SMA «папа» на розетку разъем
- 2 разъема SMA «папа-папа»
