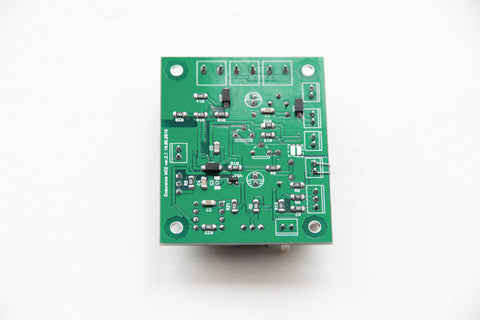

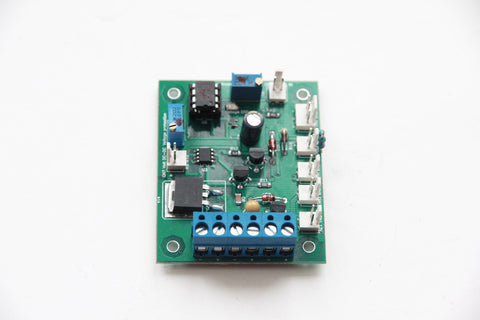

Основные характеристики печатной платы MO2:
1. Аналоговый вход 0-10 Выход ШИМ 0-100%.
2. TTL вход до 24 В ШИМ выход.
3. Режим фокусировки лазера ШИМ 0,1%.
4. Регулируемый порог напряжения лазера от 4,5 до 5,5 В.
5. Защита от обратной полярности аналоговых, компараторных и TTL-входов.
6. Задержка подачи напряжения на лазер при включении устройства 1,5 сек.
7. Возможность установки как в большой, так и в малый корпус без модификации печатной платы.
8. Возможность работы в импульсном режиме с широким диапазоном частоты и длительности.
CN1 — Силовая плата +12V
CN2 — Аналоговый вход/инвертированный вход
CN3 — Переключатель выбора режима SW1
CN4 — Вход ШИМ
CN5 — Вентилятор
CN6 — Вольтметр входного напряжения
CN7 — Вольтметр выходного напряжения DC-DC.
XT1 — DC-DC
XT2 — Лазер
XT3 — Измерение тока лазера. Амперметр

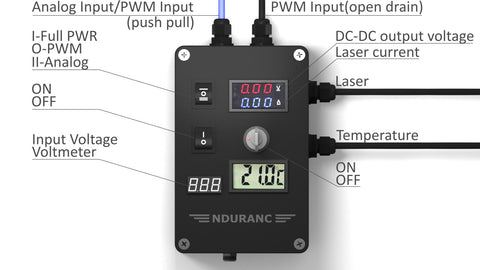

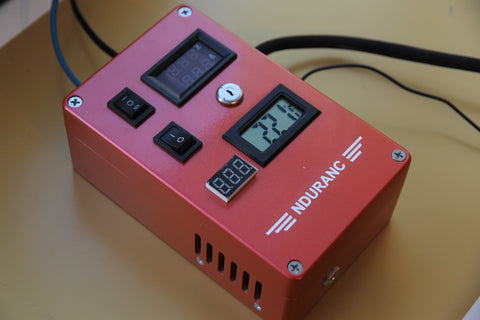

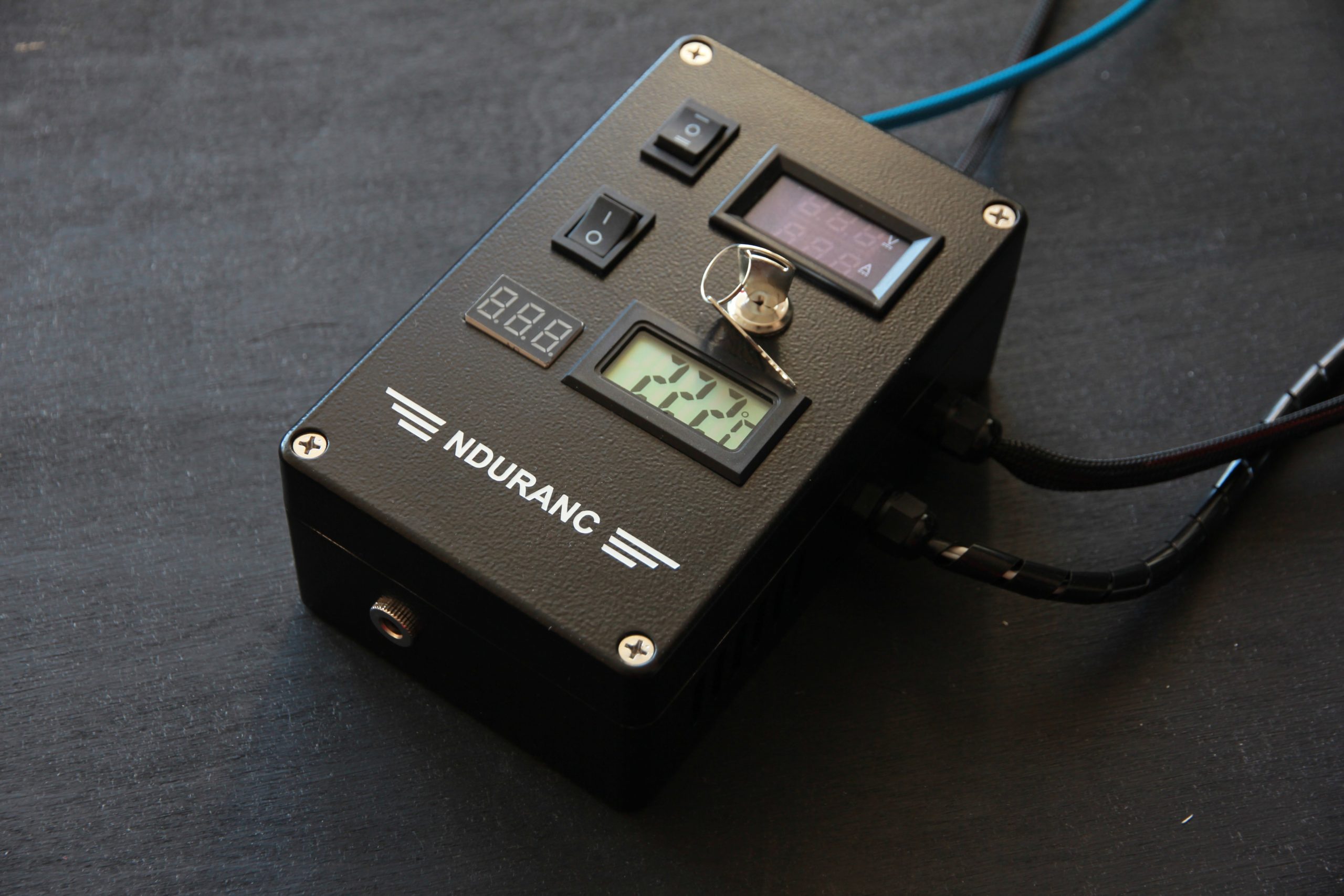

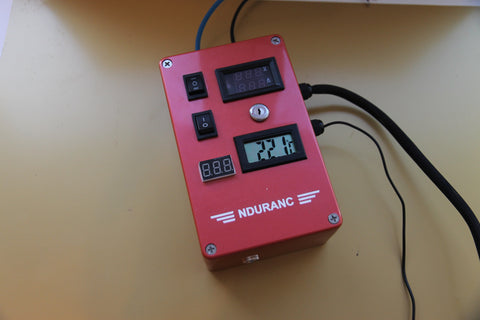

Лазер 8,5 Вт PLUS PRO с лазерным блоком ver 2.0
Технические данные для лазерного блока ver. 2.0
| Напряжение питания | 12 В ПОСТОЯННОГО ТОКА +-10% |
| Минимальный ток источника питания (Для лазерных диодов мощностью до 10 Вт) | 5 A+-10% |
| Номинальный выходной ток (Для лазерных диодов мощностью до 10 Вт) | 5 А |
| Максимальный выходной ток (ток источника питания должен быть не менее 10 А) | 8 А |
| Максимальное напряжение лазерного диода | 5.5V |
| Минимальное напряжение лазерного диода | 2V |
| Ток лазерного диода | 1A — 6A |
| Ток лазерного диода макс | 8A* |
| Макс. Частота ШИМ | 50 КГц |
| Мин. Частота ШИМ | 90 Гц |
| (Необходимо знать, если вы подключаетесь к контроллеру 3D-принтера) | |
| Максимальный рабочий цикл ШИМ | 99,90% |
| (Частота ШИМ более 90 Гц) | |
| Входное напряжение ШИМ (левый, синий провод) | 3V — 12V |
| (Слева, синий провод) | |
| Входное напряжение ШИМ (правый, черный провод) | 3 В — 24 В |
| Время нарастания | 300 нС |
| (По отношению к входному импульсу ШИМ) | |
| Аналоговое входное напряжение | 0В — 10В |
| Должностной цикл ШИМ на основе аналогового входного напряжения | 0% — 99,9% |
| Частота ШИМ при работе с аналоговым входом | 500 ГЦ |
| Режим фокусировки лазера | Должный цикл ШИМ 0,1% |
| Защита выходного напряжения лазерного диода min | 4.5V |
| Защита выходного напряжения лазерного диода max | 5.5V |
| Диапазон задержки перед запуском лазера: | 1,5 сек |
