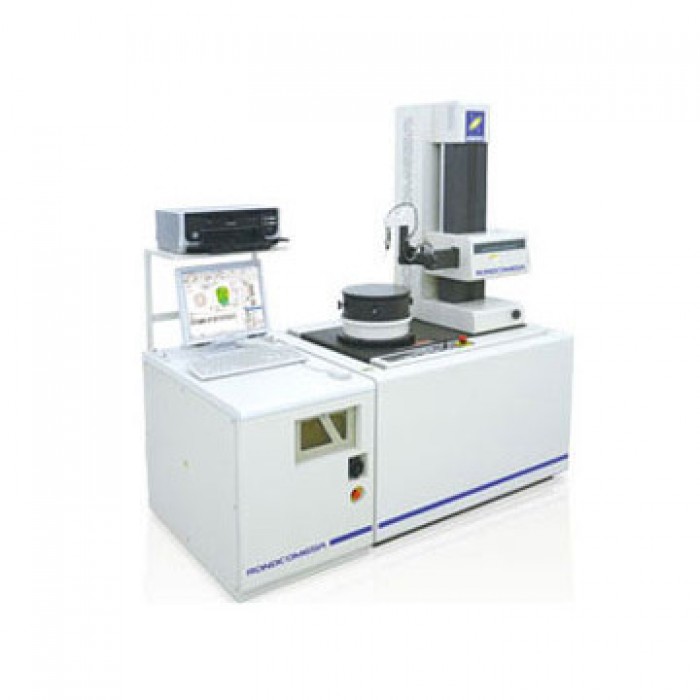

Кругломер ЧПУ ACCRETECH Rondcom 65

123

Приборы для контроля параметров круглости ACCRETECH серии RONDCOM 65 являются высококачественными измерительными машинами, отлично подходящими для измерения больших валов и других подобных применений, требующих сверхвысокой точности измерения. Кроме того, приборы оборудованы поворотным столом с воздушными подшипниками для уменьшения трения, а также обладают улучшенной технологией коррекции, позволяя этим высокоточным приборам реализовать точность нанометрового уровня.

Технические характеристики

Модель			RONDCOM 65A
			Стандарт	Высокая колонна
Измерительная система			ЧПУ и ручная
Измерительный диапазон		Макс. измеряемый диаметр	420 мм
		Правый/левый диапазон подачи (ось R)	220 мм
		Верхний/нижний диапазон подачи (ось Z)	550 мм	800 мм
		Макс. диаметр детали	680 мм
		Макс. измеряемая высота	550 мм	800 мм
Погрешность вращения		JIS B 7451-1997	0,01 + 6H/10000 мкм
			H – высота от поверхности стола до измеряемой точки, мм
Прямолинейная погрешность	Верхнее/нижние направление (ось Z)	Узкий диапазон	0,05 мкм /100 мм	0,1 мкм/100 мм
		Широкий диапазон	0,2 мкм/500 мм	0,5 мкм/800 мм
	Радиальное направление (ось R)		0,5 мкм/200 мм

Модель			RONDCOM 65B
			Стандарт	Высокая колонна
Измерительная система			ЧПУ и ручная
Измерительный диапазон		Макс. измеряемый диаметр	420 мм
		Правый/левый диапазон подачи (ось R)	220 мм
		Верхний/нижний диапазон подачи (ось Z)	500 мм	800 мм
		Макс. диаметр детали	680 мм
		Макс. измеряемая высота	500 мм	800 мм
Погрешность вращения		Радиальное направление JIS B 7451-1997	0,01 + 4H/10000 мкм H – высота от поверхности стола до измеряемой точки, мм
		Осевое направление JIS B 7451-1997	0,03+R/10000 мкм R – расстояние от центра стола до измеряемой точки в мм
Прямолинейная погрешность	Верхнее/нижние направление (ось Z)	Узкий диапазон	0,05 мкм /100 мм	0,1 мкм/100 мм
		Широкий диапазон	0,2 мкм/500 мм	0,5 мкм/800 мм
	Радиальное направление (ось R)		0,5 мкм/200 мм

Модель			RONDCOM 65A-LH
Измерительная система			ЧПУ и ручная
Измерительный диапазон		Макс. измеряемый диаметр	580 мм
		Правый/левый диапазон подачи (ось R)	343 мм
		Верхний/нижний диапазон подачи (ось Z)	900 мм
		Макс. диаметр детали	900 мм
		Макс. измеряемая высота	900 мм
Погрешность вращения		Радиальное направление JIS B 7451-1997	0,08 + 6H/10000 мкм H – высота от поверхности стола до измеряемой точки, мм
Прямолинейная погрешность	Верхнее/нижние направление (ось Z)	Узкий диапазон	0,2 мкм/100 мм
	Верхнее/нижние направление (ось Z)	Широкий диапазон	1,0 мкм/900 мм
	Радиальное направление (ось R)		1,0 мкм/200 мм
