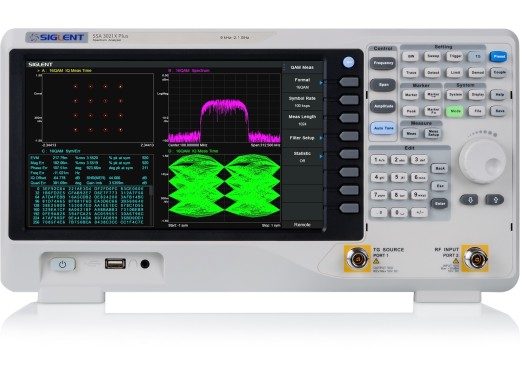

Обратите внимание! Этот анализатор спектра Siglent SSA3021X-PLUS поставляется в комплекте с лицензией на программное обеспечение EMI и EMCView.
Серия PLUS во многом похожа на свою предшественницу, только серия PLUS имеет сенсорный дисплей и генератор отслеживания. Для серии PLUS также доступно несколько опций. Анализатор спектра имеет полосу пропускания от 9 кГц до 2,1 ГГц с очень небольшим шумом. Разрешение измерения может быть установлено всего на уровне 10 Гц, что позволяет проводить измерения очень точно.
Низкий уровень шума является уникальным свойством этого анализатора спектра. Это ограничивает погрешность измерения, в частности, для сигналов меньшего размера. Данный коэффициент шума составляет всего -161 дБм/Гц. Этого достаточно мало, чтобы быть незаметным при обычном использовании. Стандартный предусилитель позволяет проводить измерения малых сигналов, но его можно отключить для получения однозначного изображения сигнала.
При полосе пропускания до 2,1 ГГц распространенные сигналы, такие как GSM, начинаются с 380 МГц вполне соответствует диапазону этого анализатора спектра. Полезным свойством этих анализаторов спектра является возможность их модернизации с помощью дополнительных аксессуаров. Одним из этих вариантов является ACPR или коэффициент мощности соседнего канала, который является важным свойством для инженеров по антеннам. Это требование в беспроводной связи, поскольку каналы не могут слишком сильно перекрываться друг с другом.
Большой 10,1-дюймовый WVGA-дисплей с разрешением 1024 на 600 пикселей предлагает достаточно места для данных измерений. Программное обеспечение поддерживает до 4 курсоров одновременно, что позволяет легко анализировать данные.
Вы ищете аттенюатор с различными разъемами для вашего анализатора спектра? Тогда вам подойдет этот набор утилит от Siglent. Дополнительную информацию см. здесь.
Серии Siglent SSA и SVA
Siglent предлагает несколько серий анализаторов спектра, краткий обзор которых вы можете найти ниже.
СерияSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X Модели SSA3021X
SSA3032X SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS SSA3032X-R
SSA3050X-R
SSA3075X-R SVA1015X
SVA1032X
SVA1075X Макс. полоса пропускания 3,2 ГГц 7,5 ГГц 7,5 ГГц 7,5 ГГц VNA Нет Нет Да и DTF Да В режиме реального времени Нет Нет Да Нет Опции AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, Возможности подключения EMI, AMA, DMA, DTF — сенсорный экран, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, обзор модели веб-сервера серии SSA3000X-PLUS
Здесь вы найдете обзор различий между модели серии Siglent SSA3000X-PLUS. Основные различия заключаются в полосе пропускания и шуме.
МодельSSA3015X-PLUSSSA3021X-PLUSSSA3032X-PLUSSSA3075X-PLUS Полоса пропускания 9 кГц – 1,5 ГГц 9 кГц – 2,1 ГГц 9 кГц – 3,2 ГГц 9 кГц – 7,5 ГГц Следящий генератор 5 МГц – 1,5 ГГц 100 кГц — 2,1 ГГц 100 кГц — 3,2 ГГц 100 кГц — 7,5 ГГц RBW 1 Гц — 1 МГц 1 Гц — 1 МГц 1 Гц — 1 МГц 1 Гц — 3 МГц DANL — 156 дБм/Гц — 161 дБм/Гц — 161 дБм/ Гц — 165 дБм/Гц Точность по амплитуде Цена 1159 1 159,00 € Вкл. НДС 1469 €1 469,00 Искл. НДС 2439 €2 439,00 Искл. НДС 6509 €6 509,00 Искл. Технические характеристики НДС Разрешение по частоте 1 Гц Внутренняя опорная частота 10 МГц Вертикальный логарифмический диапазон 10 дБ до -100 дБ Встроенная память 256 МБ Встроенный предусилитель Да AMK (опция) CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR AMA (опция) AM/FM DMA (опция) ASK/FSK/PSK/QAM Фильтр электромагнитных помех (опция) 200 Гц, 9 кГц, 120 кГц, 1 МГц Дисплей 10,1-дюймовый цветной сенсорный экран 1024 x 600 Интерфейсы USB-хост/устройство, LAN, RJ-45 Размеры 393 x 207 x 116,5 (мм) Вес 4,4 кг Опции С помощью следующих опций вы можете добавить дополнительные функции. SRF5030T Датчики электромагнитных помех Этот набор датчиков ближнего поля содержит 3 датчика магнитного поля (разрешение 20, 10 и 5 мм) и 1 датчик электрического поля (разрешение 5 мм) для предварительного тестирования печатных плат на соответствие требованиям. SRF5030T 499,17 499,17 € Искл. Информация об НДС Добавить в корзину Измерения отражения В сочетании с генератором слежения эту опцию можно использовать для измерения отражения антенн. Измерения отражения 559 559,00 € Искл. Информация об НДС Добавить в корзину Расширенный измерительный комплект Этот комплект предлагает такие измерения, как «Мощность канала», «ACPR», «Мощность во временной области», «Занимаемая полоса пропускания», «Перехват третьего порядка» и «Отношение несущей к шуму». Это значительно расширяет измерительные возможности анализаторов. Расширенный измерительный комплект 395 395,00 € Вкл. Информация об НДС Добавить в корзину Модуль анализа цифровой модуляции Функция цифровой модуляции для анализаторов спектра Siglent SSA3000X-PLUS, включая: ASK, FSK, MSK, xPSK и xQAM. Модуль анализа цифровой модуляции 469 469,00 € Вкл. Информация об НДС Добавить в корзину Модуль анализа аналоговой модуляции Функция анализа аналоговой модуляции для анализаторов спектра Siglent SSA3000X-PLUS, включая: AM/FM. Модуль анализа аналоговой модуляции 286 286,00 € Вкл. Информация об НДС Добавить в корзину Аксессуары
В комплект поставки Siglent SSA3021X-PLUS входят:
- Шнур питания
- USB-кабель
- Сертификат калибровки
- Лицензия EMI
- Лицензия EMCview
