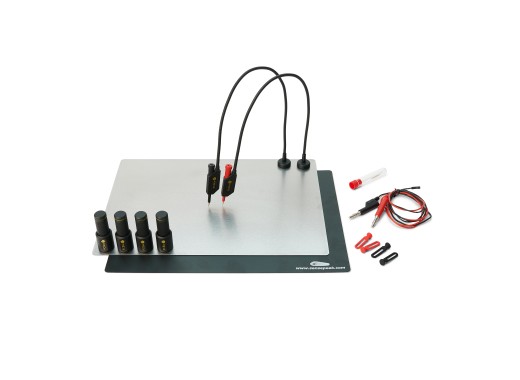

В этом комплекте Sensepeek (6012) используются датчики SQ10. Входящая в комплект базовая пластина имеет матовую и полированную сторону. Полированная сторона помогает рассмотреть другую сторону печатной платы. В комплект также входит защитная крышка. С 4 датчиками PCbite и 2 датчиками SQ10 с магнитной ножкой, позволяющей выполнять измерения без помощи рук.
Этот продукт представляет собой новую версию набора Sensepeek SP10
Технические характеристики
Технические характеристики датчики SQ10 перечислены в таблице ниже.
Полоса пропускания 10 МГц Время нарастания 34 нс Затухание 1:1 Сопротивление иглы 0,02 Ω Защита от перенапряжения 200 В (постоянный ток/пиковый переменный ток) Макс. входное напряжение+60 В (постоянный ток) / 30 В (среднеквадратичное значение переменного тока) Макс. Постоянный ток2 А Диаметр наконечника зонда0,5 мм
В комплект входят:
- 1 большая опорная пластина
- 1 изоляционная крышка
- 4 держателя PCBite
- 1 комплект желтых изоляционных шайб для держателей PCBite.
- 2 щупа SQ10 (один с красной и один с черной головкой щупа и иглами с заостренными кончиками)
- 1 пара бананов для тестовых проводов DuPont.
- 2 запасных иглы
- 1 комплект держателей кабелей
