Каждое электронное устройство, поступающее на рынок, должно соответствовать определенным «рекомендациям по электромагнитной совместимости». Эти рекомендации относятся к степени, в которой испытуемое устройство создает электромагнитные помехи другим устройствам. Этот комплект содержит компоненты, необходимые для проведения предварительных испытаний на соответствие электромагнитным помехам с помощью анализатора спектра DSA800. Комплект состоит из 3-х частей, о которых будет рассказано отдельно ниже.
EMI-DSA800
EMI-DSA800 — это функциональное расширение вашего анализатора спектра, которое можно добавить с помощью программного ключа. С этим расширением добавляются фильтр электромагнитных помех, квазипиковый детектор и полоса разрешения электромагнитных помех. дополнительные функции вашего анализатора спектра серии DSA800.

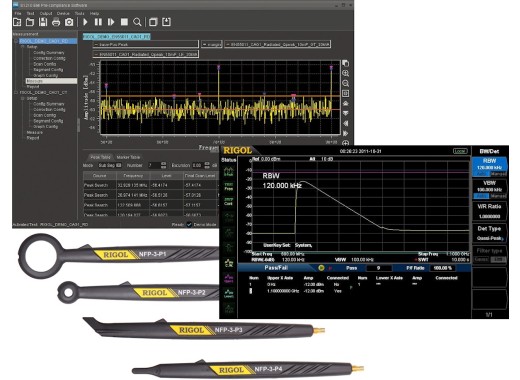

NFP-3 (комплект датчиков ближнего поля)
Этот набор состоит из четырех различных датчиков, которые в сочетании с анализатором спектра можно использовать для идентификации источников электромагнитных помех. Зонды имеют диапазон частот от 30 МГц до 3 ГГц и минимальное разрешение 2 мм. Кроме того, щупы электрически изолированы для предотвращения коротких замыканий, а их толщина позволяет легко проводить измерения даже в ограниченном пространстве вашей конструкции. В комплект также входит адаптер типа BNC-N для подключения зондов к анализатору спектра.
Программное обеспечение S1210 для проверки соответствия требованиям по электромагнитным помехам
С помощью этого программного обеспечения вы можете выполнять, записывать, автоматизировать и составлять отчеты об испытаниях на электромагнитные помехи с ПК. Программное обеспечение напрямую управляет анализатором спектра DSA800, а также включает поправочные коэффициенты для других антенн, предусилителей, LISN, аттенюаторов, кабелей и т. д. Результаты реальных испытаний можно сравнивать в режиме реального времени с предварительно импортированными или самостоятельно созданными пределами, чтобы увидеть, соответствуют ли измерения соответствовать этим заранее определенным требованиям. Также можно автоматизировать тесты с отдельными настройками предварительного и окончательного сканирования или составить полный план тестирования.
Технические характеристики EMI-DSA800: Функции Фильтр электромагнитных помех
Квазипиковый детектор
Полоса разрешения электромагнитных помех Полоса разрешения электромагнитных помех 120 кГц
9 кГц
200 Гц NFP-3: полоса пропускания от 30 МГц до 3 ГГц Пробники2x Петли пробников ближнего поля
Однолинейный пробник
Точечный пробник Адаптер типа BNC-N-N
