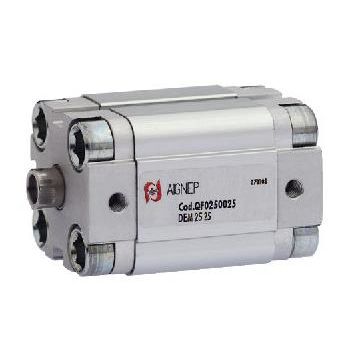

Компоненты и материалы 1 Поршневой шток из хромированной стали (AISI 303 от 12 до 25) (C40 от 32 до 100) 2 Передняя крышка из анодированного алюминия 3 Винт из оцинкованной стали 4 Полиуретановое уплотнение штока 5 Спеченная бронза Подшипник 6 Уплотнительные кольца из NBR 7 Полиуретановое уплотнение поршня 8 Ферритовый магнит на связке 9 Алюминиевый поршень 10 Уплотнительное кольцо из нитрильного каучука 11 Оцинкованная сталь Поршневая гайка 12 Анодированный алюминий Корпус цилиндрической формы 13 Анодированный алюминий Задняя крышка Жидкости Фильтрованный и смазанный сжатый воздух, а также воздух без смазки. Принцип действия Магнитный одностороннего действия. Магнитный двойного действия. Одиночный или сквозной шток магнитный. Антиротационный магнитный.
Технические характеристики
ХарактеристикиТиппневматическийТехнологиямагнитный поршень Конфигурацияодностороннего действияМатериалстальДругие характеристики компактныйХод
5 мм, 10 мм, 15 мм, 20 мм, 25 мм (0,197 дюйма)
Усилие
Макс.: 7000 Н
Мин.: 7,5 Н
Давление
Макс. : 10 бар (145 фунтов на квадратный дюйм)
Мин.: 1 бар (14,5 фунтов на квадратный дюйм)
Отверстие
12 мм, 16 мм, 20 мм, 25 мм (0,47 дюйма)
Температура окружающей среды
Макс.: 80 °C (176 °F) p>
Мин.: -20 °C (-4 °F)
