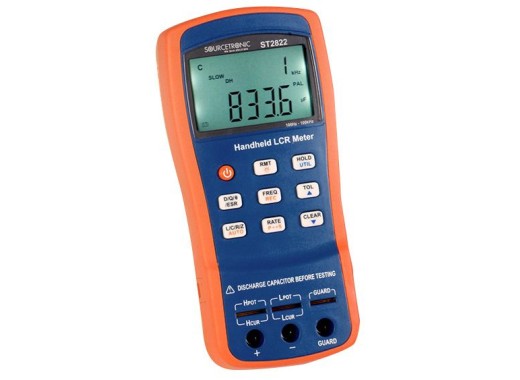

Измеритель LCR ST2822E от Sourcetronic — это портативный измеритель, который по своим характеристикам близок к настольному. Среди прочего, он имеет большое количество тестовых параметров, 4-уровневое сравнение допусков, интеллектуальную функцию LCR, постоянное выходное сопротивление, базовую точность 0,25%, сохранение данных и запись мин/макс/среднего значения. Измерения производятся до 40 000 отсчетов с разрешением коэффициента диссипации 0,0001, что обеспечивает высокую точность. Кроме того, этот счетчик может выполнять измерения эквивалентных цепей и имеет коррекцию короткого замыкания/обрыва соединения.
ST2822E имеет функцию, которая автоматически распознает тип измеряемого компонента. Это делает этот измеритель также подходящим для использования менее опытным пользователем. Низкое рассеивание этого измерителя позволяет использовать его до 16 часов на одном заряде батареи. Кроме того, этим счетчиком также можно управлять через интерфейс mini-USB с ПК.
Обзор модели Этот счетчик входит в серию ST2822. Измерители этой серии отличаются друг от друга параметрами испытаний, частотой измерений, базовой точностью и уровнем испытательного напряжения. МодельST2822A ST2282E Параметры испытаний Первичный: L, C, R, Z
Вторичный: D, Q, θ, ESR Первичный: L, C, R, Z, DCR
Вторичный: D, Q, θ , ESR Частота измерения 100/120 Гц, 1/10 кГц 100/120 Гц, 1/10/100 кГц Базовая погрешность 0,25 % 0,1 % Уровень испытательного напряжения 0,6 В (среднеквадратичное значение) 0,3, 0,6, 1 В (среднеквадратичное значение) Характеристики измерения Диапазон измерения L0 .00мкГн — 1000,0Г Диапазон измерения C0,00пФ — 20,000мФ Диапазон измерения Z/R0,0000 Ом — 10,000 МОм Диапазон измерения DCR0,0000 Ом — 20,000 МОм Диапазон измерения ESR0,0000 Ом — 999,9 Ом Диапазон измерения D0,0000 — 9,999 Диапазон измерения Q0 . 0000–9999 Диапазон измерения θ0,00°- ±180,0° Общие характеристики Цифры 40,000 Выходное сопротивление 100 Частота измерения (функция) 4 измерения/с (быстро), 1,5 измерения/с (медленно), 3 измерения/с (DCR) ИнтерфейсыMini USB (SCPI) Размеры 190x90x41 мм Вес 350 г
Аксессуары В комплект поставки ST2822E входят:
- Зажимы для тестирования Кельвина ST26027A
- Пинцет для тестирования SMD ST26029C
- Кабель Mini-USB
- Измерительные провода с зажимом типа «крокодил» ST26004F (красный/черный)
- ST26010B Короткая пластина
- Программное обеспечение ST2822E
