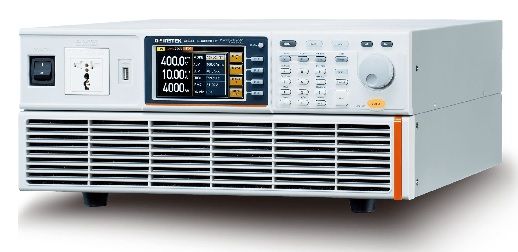

Источник переменного тока ASR-3400HF Instek

Характеристики:

• Выходная частота может достигать 5 кГц (крест-фактор = 4)
• Номинальные характеристики на выходе: 0–400 В переменного тока (среднеквадратичное значение), 0 – ± 570 В постоянного тока
• Макс. выходной ток: 40A / 20A
• Номинальная мощность: 4кВА
• Выход постоянного тока (100% от номинальной мощности)
• Измеряемые параметры: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
• Анализ гармоник напряжения и тока (THDv, THDi)
• Возможность дистанционного измерения
• Обнаружение отказа сети переменного тока, OPP, OTP, сигнализация отказа вентилятора
• Поддержка функции сигнала произвольной формы

ASR-3000 идеально подходит для разработки бортовых зарядных устройств, серверных блоков питания, светодиодных модулей, двигателей переменного тока, вентиляторов переменного тока, ИБП и различных электронных компонентов, а также для тестирования приложений автомобильного электрооборудования и бытовой техники.

Когда серия ASR3000 выходных сигналов источника питания, он также может измерять Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, гармонику напряжения 40-го порядка и гармонику тока. Кроме того, функция дистанционного измерения обеспечивает точное выходное напряжение, а функция индивидуального фазового угла для включения/выключения выхода может устанавливать начальный и конечный углы выходного напряжения в соответствии с требованиями испытаний. Пределы защиты V-Limit, Ipeak-Limit и F-Limit могут быть установлены в соответствии с требованиями пользователя. Ограничение перенапряжения, OCP и OPP защищают тестируемое устройство во время процесса вывода. Функция сигнала отказа вентилятора и функция сигнала отказа переменного тока также разработаны в серии ASR3000.

На передней панели серии ASR-3000 имеется универсальная розетка или европейская розетка, которая позволяет пользователям подключать и Используйте, чтобы сэкономить время проводки. Поскольку максимальная сила тока в розетке указана в спецификации 15 А, задняя панель серии ASR-3000 снабжена автоматическим выключателем. Когда ток розетки превышает 15 А, она автоматически размыкает цепь для защиты пользователей. Серия ASR-3000 поддерживает интерфейс ввода-вывода и стандартно оснащена портами USB, LAN, внешним вводом-выводом, RS-232C и GPIB.

ASR-3000 может обеспечивать номинальную мощность как при и выход постоянного тока. Серия предлагает девять выходных режимов, включая:

• Режим выходной мощности переменного тока (режим AC-INT)
• Режим выходной мощности постоянного тока (режим DC-INT)
• Режим выходной мощности переменного/постоянного тока (режим AC+DC-INT)
• Режим внешнего источника сигнала переменного тока (режим AC-EXT)
• Режим внешнего источника сигнала переменного/постоянного тока (режим AC +DC-EXT)
• Режим наложения внешнего сигнала переменного тока (режим AC-ADD)
• Режим наложения внешнего сигнала переменного/постоянного тока (режим AC+DC-ADD)
• Режим внешней синхронизации сигнала переменного тока (режим AC-SYNC)
• Режим внешней синхронизации сигнала переменного/постоянного тока (режим AC+DC-SYNC)

ASR- 3000 предоставляет пользователям несколько возможностей вывода сигналов, в том числе:

• Последовательный режим — генерирует провалы, выбросы, провалы, изменения и другие ненормальные состояния линии питания
• Функция произвольной формы сигнала. – позволяет пользователям сохранять/загружать пользовательские формы сигналов.
• Режим имитации – имитирует отключение питания, повышение напряжения, падение напряжения и изменение частоты.

Технические характеристики
